Душевой лоток HL531

HL531 представляет собой душевой лоток высотой 79 мм, встроенный в монтажный элемент из экструдированного пенополистирола EPS-40 размером 1200x200x79 мм. Включает подрамник 499x80x13 мм и решетку размером 480x50 мм из нержавеющей стали. Поверхность монтажного кожуха лотка покрыта гидроизоляционным полотном Montaplast.

Душевой лоток HL531 "Primus Line" используется для пристенного монтажа и монтируется в пристенной зоне душевой.

Стандартная длина элемента 1200 мм. Минимальная - 600 мм.

Простой подрезкой монтажного элемента (до 600 мм по длине) можно подгнать длину душевого лотка на месте под нужную. При необходимости удлинить лоток, применяются дополнительные элементы HL531V размером 600x200x79 мм. Их также можно использовать в качестве вставки между двумя HL531 (например в дешевой с несколькими душами). Этот элемент также выполнен из экструдированного пенополистирола.

Уклон к стене - 3°.

Высота подрамника может быть 13, 18, 23 или 28 мм.

Можно использовать настенную плитку толщиной до 17 мм (включая плиточный клей) и напольную плитку толщиной до 28 мм (включая плиточный клей).

Слив лотка комлектуется сухим сифоном "Primus" с гидрозатвором высотой 25 мм. При пересыхании гидрозатвора запахи из канализации не поступают.

Выпуск - горизонтальный с DN50.

Пропускная способность - 0,6 л/с.



ЗАКАЗАТЬ, прислать спецификацию - post@hl-trap.ru

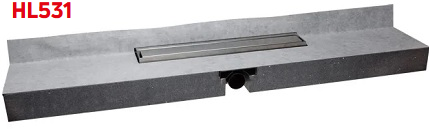

    Душевой лоток HL531 Primus Line  для пристенной установки. Встроен в монтажный элемент из экструдированного пенополистирола.             Сухой сифон "Primus" для душевого лотка HL531. Легко вытаскивается для прочистки. Имеет гидрозатвор

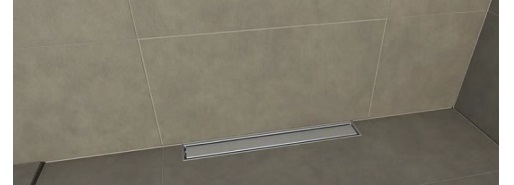

Видимая часть пристенного душевого лотка HL531 - решетка из нержавеющей стали.

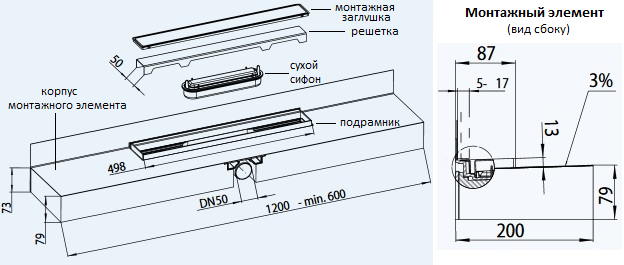

Размеры и составные элементы душевого лотка HL531

Размеры душевого лотка HL531 и его основные составные части



Разновидности душевого лотка HL531

Артикул модели лотка

Размеры, мм

Высота подрамника, мм

Количество трапов -сифонов в лотке

Пропускная способность, л/с

Вес, кг

HL531

1200x200x79

13

1

0,6

2,59

HL531/18

1200x200x79

18

1

0,6

2,69

HL531/23

1200x200x79

23

1

0,6

2,79

HL531/28

1200x200x79

28

1

0,6

2,89



Дополнительным элементом для монтажа HL531 служит закладная HL531U. Она представляет собой плиту из экструдированного пенополистирола размером 1200x185 мм и высотой 20 мм.

Устанавливается на клеяющуюся массу (плиточный клей) под основание душевого блок-элемента и служит для его установки на нужной высоте, оносительно уровня пола.

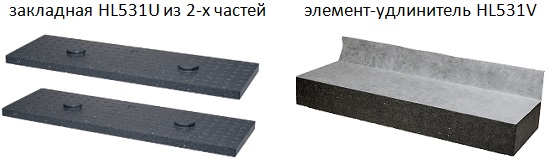

Дополнительные монтажные элементы для лотка HL531. Закладная HL531U состоящая из двух частей и удлинитель HL351V.



Решетки для душевого лотка HL531

Завершающим элементом монтажа лотка HL531 является решетка, сделанная из нержавеющей стали.

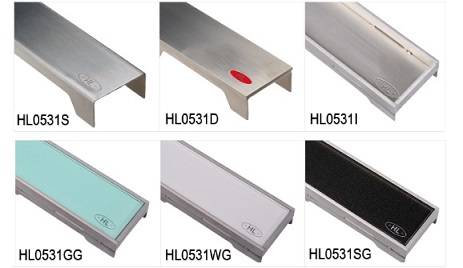

Решетки для душевого лотка HL531     Решетки серии HL0531 для душевого лотка HL531



Решетка есть в следующих разновидностях:

  • HL0531S (входит в комплект поставки);
  • HL0531D, с дополнительно приваренной верхней планкой;
  • HL0531I, с "корытцем" для вклеивания плитки или мозаики;
  • HL0531WG, с вставкой из ударопрочного стекла белого цвета;
  • HL0531GG, с вставкой из ударопрочного стекла зеленого цвета;
  • HL0531SG, с вставкой из ударопрочного стекла черного цвета.

Все они имеют длину 480 мм и ширину 50 мм.

Класс нагрузки - 300 кг.

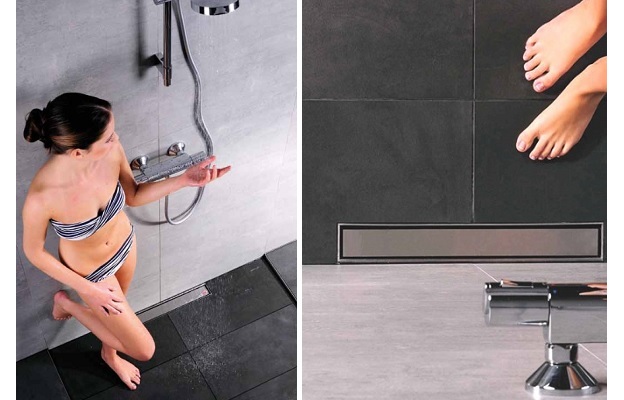

Пристенный лоток HL531 в душевой
