Трап HL615 горизонтальный выпуск DN110 с чугунной решеткой

Трап HL615 имеет горизонтальный выпуск DN110, чугунную решетку, незамерзающий запахозапирающий механический затвор, надставной элемент, корзину-грязеуловитель и служит для отвода в канализацию  сточных вод с уровня пола и гидроизоляции.

Он способен выдерживать нагрузки до 7 тонн.

Данная модель трапа предназначена для установки на улице, во дворах или в неотапливаемых помещениях.

Температура эксплуатации изделия  от -50°С до +100°С.

Высота надставного элемента может регулироваться в пределах от 55 до 130 мм, подрезанием по высоте стяжки. При необходимости увеличить высоту - можно использовать удлинитель HL620.

Пропускная способность - 4,2 л/с.

Вес  - 8,2 кг.



Купить трап HL615 можно по цене 17 440 руб.

ЗАКАЗАТЬ, прислать спецификацию - [email protected]

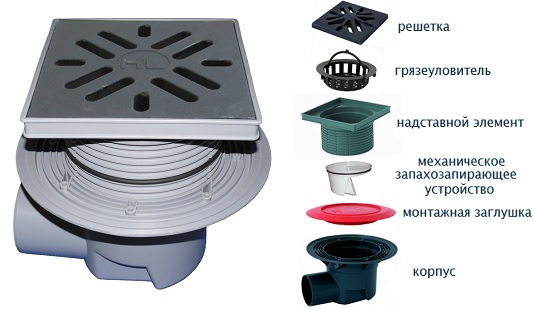

HL615 дворовой трап с горизонтальным выпуском DN110. Чугунная решетка. Незамерзающий затвор.



Гарантия - 12 месяцев со дня продажи.

Срок службы трапа - не менее 50 лет.

В комплект поставки трапа HL615 входит:

  • решетка из чугуна 226х226 мм;
  • грязеуловитель из полипропилена;
  • надставной элемент из полипропилена с подрамником 260x260 мм из полипропилена и с резиновым уплотнительным кольцом;
  • незамерзающий механический затвор из ABS;
  • монтажная заглушка;
  • корпус из полипропилена с «фартуком» диаметром 315 мм.

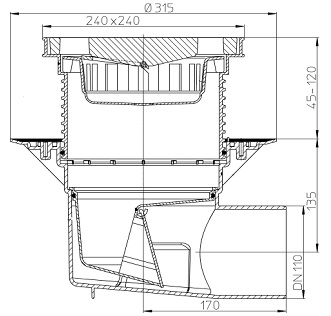

Чертеж и размеры трапа HL615

Чертеж трапа HL615 с размерами



Особенности монтажа трапа HL615

  • Горизонтальный выпускной патрубок трапа может соединяться с любой канализационной раструбной трубой из ПВХ или ПП. В случае соединения со стальной или чугунной безраструбной трубой, необходимо использовать переходники серии HL9.
  • Если трап монтируется в разрыв гидроизоляции, то резиновое уплотнительное кольцо на надставной элемент не ставится. Отсутствие кольца даёт возможность воде, попавшей  на  гидроизоляцию, беспрепятственно уйти в канализацию через специальные каналы в надставном элементе и корпусе трапа.
  • При необходимости обогрева корпуса трапа можно применить дополнительный комплект для электрообогрева HL609.

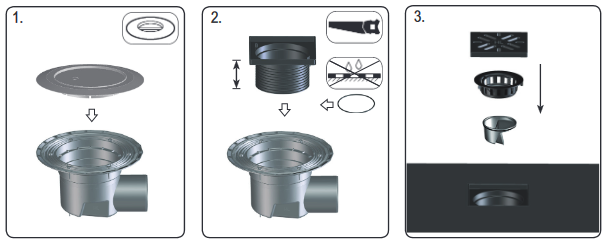

Схема пример монтажа трапа HL615

Схематичный пример монтажа трапа HL615

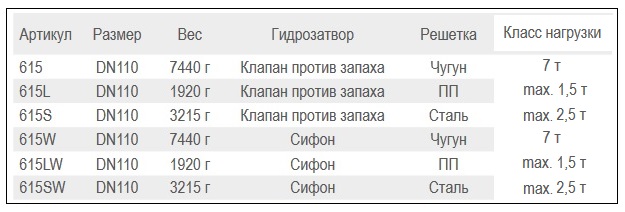

Все разновидности трапов серии HL615

Разновидности трапов серии HL615

Цена указана без НДС
