Трап HL616.1H с вертикальным выпуском DN110/160 с полимербитумным полотном с чугунной решеткой и подрамником

HL616.1H - трап с полимербитумным полотном, с вертикальным выпуском DN 110 или DN 160, с решеткой и подрамником из чугуна, с механическим незамерзающим затвором, грязеуловителем и с надставным элементом.

Надставной элемент подрезается под требуемую высоту стяжки и тем самым может регулироваться по высоте от 60 до 125 мм.

Чугунные решетка и подрамник позволяет трапу выдерживать максимальную нагрузка до 15 000 кг (15 тонн).

Трап предназначен для уличного применения или использования в неотпливаемых помещениях (складах, гаражных боксах и т.д.) и служит для отвода в канализацию сточных вод с уровня пола и гидроизоляции.

Изделие может эксплуатироваться в температуре воздуха от -50°С до +100°С.

Трап имеет две разновидности с разными диаметрами выпуска:

  • HL616.1H/1 - с DN110, пропускной способностью 5,5 л/с, весом 14,3 кг;
  • HL616.1H/5 - с DN160, пропускной способностью 4,8 л/с, весом 14,63 кг



Купить трап HL616.1H можно по цене 32 180 руб.

ЗАКАЗАТЬ, прислать спецификацию - [email protected]



Трап HL616.1H  с полимербитумным полотном. Вертикальный выпуск DN110 или DN 60. Решетка и подрамник из чугуна.

Гарантия - 1 год.

Срок службы - не менее 50 лет.



Составные элементы трапа HL616.1H

  • решетка из чугуна 226х226 мм;
  • грязеуловитель из полипропилена;
  • надставной элемент из полипропилена с подрамником 260x260 мм из чугуна и с резиновым уплотнительным кольцом;
  • незамерзающее механическое запахозапирающее устройство-затвор из ABS;
  • монтажная заглушка;
  • корпус из полипропилена с запрессованным полимербитумным гидроизоляционным полотном 500х500 мм.

Гарантия - 12 месяцев со дня продажи.

Срок службы трапа - не менее 50 лет.



Чертежи трапов HL616.1H/1 и HL616.1H/5

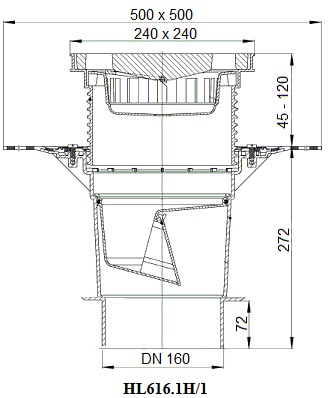

Размеры и чертеж трапа HL616.1H/1               Чертеж и размеры трапа HL616.1H/5



Схема пример монтажа трапа HL616.1H

Схема-пример монтажа трапа HL616.1H



Все разновидности вертикальных трапов в серии HL616.1H

Разновидности трапов серии HL616.1H

Цены указаны без НДС
