Дождеприемник HL600N

HL600N - пластиковый дождеприемник-колодец для ливневой канализации с пропускной способностью 10-11 л/с. Оснащен незамерзающим механическим запахозапирающим устройством и корзиной-листвоуловителем. Полипроипленовый корпус усилен ребрами жесткости.

HL600N оборудован двумя поворотными шарнирными выпусками с плавной регулировкой. Выпуск по вертикали может быть от 0° до 90°, а по горизонтали от 0° до 360°.

Выпуск соединяется с раструбной дренажной трубой DN100/125.

Входящая в дождеприемник водосточная труба может быть диаметром 80, 100 или 120 мм. Для ее плотного соединения с корпусом дождеприемника, в комплекте поставки есть набор специальных колец в эксцентрическом исполнении.

Купить дождеприемник HL600N можно по цене 9 180 руб.



ЗАКАЗАТЬ - [email protected]





 Дождеприемник колодец трап HL600N        Составные части и элементы трапа дождеприемника HL600N

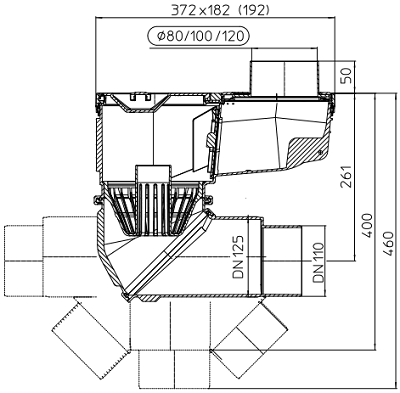

Размеры дождеприемника HL600N



Особенности дождеприемника

  • выпускной патрубок - DN 110/125;
  • пропускная способность (Q) для DN110 - 10 л/с, для DN125 - 11 л/с;
  • эксцентриковое соединение с водосточной трубой Ø 80, 100 или 120 мм, с плавной регулировкой по горизонтали. Cоединительный патрубок имеет высоту 50 мм для компенсации вертикальных удлинений водосточной трубы;

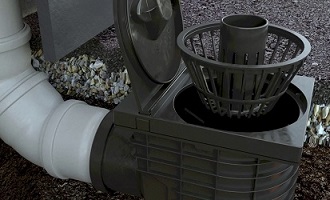

  • лючок для прочистки и заслонка с резиновыми уплотнениями. Это предотвращает проникновение запаха из канализации, если выпуск дождеприёмника соединяется с общесплавной канализацией;
  • листвоуловитель большого размера и оборудован переливной трубой. Если корзина листвоуловителя полностью забьётся листьями, переливная труба обеспечивает достаточную пропускную способность;
  • удобная ручка лючка для лёгкого открытия его для прочистки.

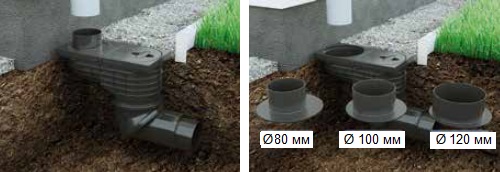

Монтаж и установка дождеприемника HL600N. Рис 1.  Монтаж и установка дождеприемника HL600N. Рис 2.

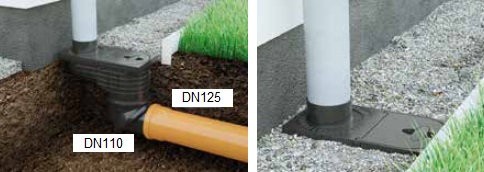

Монтаж и установка дождеприемника HL600N. Рис 3.  Монтаж и установка дождеприемника HL600N. Рис 4.

HL600N имеет разновидность с верхней видимой площадкой выполненной из чугуна - HL600NG.

Если водосточная система проходит внутри здания или за декоративной облицовкой фасада, то в этом случае можно использовать дождеприёмники HL600NHO (с пластиковой крышкой) или HL600NGHO (с чугунной крышкой).

Эти дождеприемники имеют горизонтальный вход DN100  и повротный выход под раструбную трубу DN110/125.

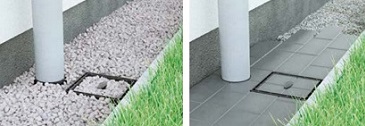

Для всех разновидностей дождеприемника HL серии 600 можно применять специальную полипропиленовую крышку-надставку HL601i высотой 50 мм. Она подходит для всех видов покрытий на отмостке, например гравия, щебня или тратуарной плитки.

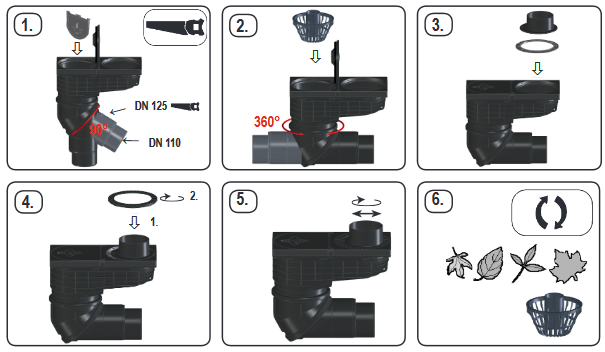

Схематичный пример монтажа дождеприемника HL600N

Схема-пример монтажа дождеприемника HL600N



Посмотреть весь ассортимент дождеприемников HL с поворотным выпуском  >>>

Цены указаны без НДС
