HL510NPr трап с сухим сифоном и горизонтальным выпуском

HL510NPr представляет собой трап с "сухим" сифоном типа Primus, с горизонтальным выпуском DN40/50 и используется для внутренних помещений при отведении стоков с уровня пола. Оснащен декоративной решеткой квадратной формы (115x115 мм) из нержавеющей стали.

Пропускная способность трапа, при высоте водяного столба 20 мм над уровнем решетки - 0,5 л/с; при уровне 10 мм - 0,35 л/с.

Сифон Primus, в случае пересыхания гидрозатвора, не пропускает канализационные запахи в помещение. Высота гидрозавтора - 50 мм.

Сам корпус устройства с жестко закрепленной "тарелкой" подхвата гидроизоляции выполнен из полиэтилена. Надставной элемент из полипропилена, с уплотнительным резиновым кольцом. Высота надставного элемента может варьироваться простым подрезанием от 12 до 70 мм, при необходимости увеличить его высоту применяются специальные удлинители 340N или 85N.

Трап выдерживает температуру стоков до плюс 85°С и кратковременный слив жидкости (объемом 100-200 литров) с максимальной температурой до +100°С.

Максимальная нагрузка на трап - 300 кг (класс - K3).

Вес - 0,69 кг.

Купить трап HL510NPr можно по цене 2 747 руб.



ЗАКАЗАТЬ - [email protected]

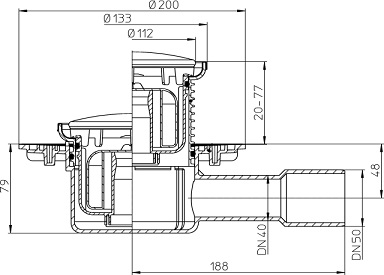

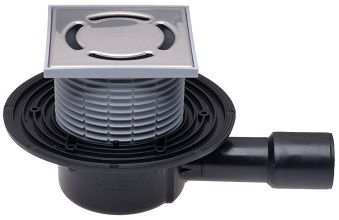

Трап HL510NPr с горизонтальным выпуском DN40/50 и "сухим" сифоном Primus       Размеры и чертеж трапа HL510NPr



Гарантия - 1 год.

Срок службы - 50 лет.



Особенности монтажа трапа

Выпуск легко соединяется в раструбными пластиковыми трубами или сваривается с ПЭ трубами встык.

Для герметичного соединения с листовыми (рулонными) гидроиозоляционными материалами разных типов, производитель рекомендует применять соответствующие фланцы из нержавеющей стали, которые подбираются из каталога продукции компани и приобретаются отдельно.

Если монтаж трапа ведется в разрыв изоляции, резиновое уплотнительное кольцо (hl01067d) не ставится, т.к. вода попавшая при его отстутствии на гидроизоляцию свободно стекает в канализацию через каналы в корпусе трапа и надставном устройстве.

Пример монтажа трапа HL510NPr



Составные конструктивные части и элементы трапа HL510NPr:

декоративная решетка из нержавеющей стали hl 037Pr.1E



монтажная заглушка HL 037N.0E

сифон hl 2000

надставной элемент hl 037N.2E

уплотнительное кольцо hl 01067D


монтажная заглушка hl 0300.0EN

корпус hl 510N-K



У этого трапа есть разновидность - модель HL510NPr-3000, которая отличается лишь наличием подрамника из нержавеющей стали с системой klick-klack фиксации, защелкивания в нем декоративной решетки.

Цена указана без НДС
