Трап HL510NPr-3000 горизонтальный выпуск DN40/50 с сухим сифоном Primus, надставным элементом, решеткой и подрамником из нержавеющей стали

HL510NPr-3000 - трап с горизонтальным выпуском DN40/50, со встроенным «сухим» сифоном Primus, с  решеткой и подрамником из нержавеющей стали, с надставным элементом, с максимальной нагрузкой не более 300 кг.

Трап предназначен для установки во внутренних помещениях и отводит сточные воды с уровня пола/гидроизоляции в канализацию.

Наличие «сухого» поплавкового сифона «Primus», при  высыхании  воды  в гидрозатворе, обеспечивает надежное препятствие от проникновения запахов из канализации в помещение.

Пропускная способность трапа - 0,5 л/с.

Вес - 0,74 кг.



Купить трап HL510NPr-3000 можно по цене 7 619 руб.

ЗАКАЗАТЬ, прислать спецификацию - post@hl-trap.ru

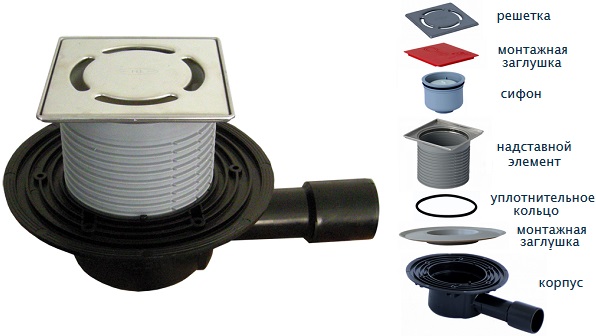

Трап HL510NPr-3000 с горизонтальным выпуском DN40/50. «Сухой» сифон Primus. Подрамник и решетка - нержавеющая сталь.

Гарантия - 12 месяцев со дня продажи.

Срок службы - не менее 50 лет.

Комплект поставки трапа HL510NPr-3000 состоит из:

  • корпуса из полиэтилена с «тарелкой» диаметром 200 мм для подхвата гидроизоляции и с горизонтальным выпуском;
  • надставного элемента из полипропилена с подрамником из нержавеющей стали;
  • резинового уплотнительного кольца;
  • «сухого» сифона поплавкового типа из полипропилена;
  • квадратной решетки (115х115 мм) из нержавеющей стали;
  • двух монтажных заглушек (используются в процессе монтажа).

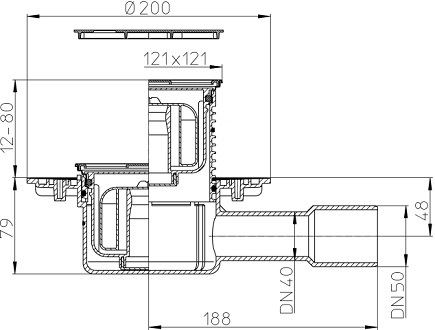

Чертеж трапа с размерами HL510NPr-3000

Чертеж трапа HL510NPr-3000



Особенности эксплуатации и монтажа трапа HL510NPr-3000:

  • температура стоков, проходящих через трап, не должна превышать +85°С. Но возможен кратковременный сброс 100-200 литров жидкости температурой не более +100°С. Горячая вода такого объема и температуры не влияет на пропускную способность трапа и его работоспособность, но этом случае снижается максимально допустимая нагрузка на трап (т.к. корпус трапа выполняет роль несущего силового элемента), она не должна превышать 150 кг;
  • высота надставного элемента трапа регулируется от 12 до 80 мм, т.е. его можно подрезать под нужную высоту  стяжки. При необходимости увеличить высоту применяются удлинители HL340Nи HL85N.5.2;
  • если диаметр присоединяемой канализационной трубы DN40, то необходимо на отводящем горизонтальном патрубке отрезать участок патрубка с DN50;
  • если трап монтируется в разрыв гидроизоляции, то резиновое уплотнительное кольцо на надставной элемент не ставится. Отсутствие кольца даёт возможность воде, попавшей на гидроизоляцию, беспрепятственно стечь в канализацию через специальные каналы в корпусе трапа и надставном элементе;
  • для исключения попадания посторонних предметов в систему канализации, производитель рекомендует в процессе монтажа трапа использовать входящие в комплект поставки монтажные заглушки.

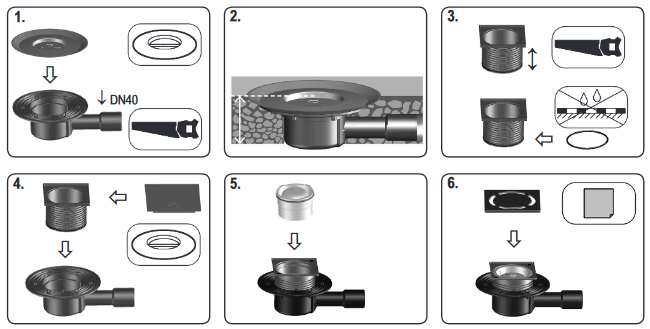

Схема монтажа трапа HL510NPr-3000

Пример монтажа трапа HL510NPr-3000

Цена указана без НДС
