HL300 трап с обратным клапаном и горизонтальным выпуском DN50

Трап HL300 с горизонтальным выпуском DN50 применяется во внутренних помещениях для недопущения их затопления при возникновении подпора в наружной канализационной сети. Он оборудован обратным клапаном-поплавком и имеет дополнительный вход DN 40/50, который предварительно заглушен.

Пропускная способность - 0,5 л/с.

Высота гидрозатвора - 50 мм.

Корпус HL 300 выполнен из ПЭ с "тарелкой" подхвата гидроизоляции. Надставной элемент из полипропилена с подрамником с резиновым уплотнительным кольцом и декоративной решеткой из нержавеюшей стали 115x115 мм.

Высота надставного элемента может регулироваться от 12 до 70 мм подрезанием под требуемую высоту стяжки. Увеличение высоты (при необходимости) достигается за счет применения удлинителей hl 340n или hl 85n.

Максимальная нагрузка на трап - до 300 кг.

Температура проходящих через него стоков - до 85°С, но кратковременный объем жидкости (100-200 литров) может иметь температуру до 100°С.

Вес - 0,94 кг.



Купить трапа HL300 по цене 4 663 руб.

ЗАКАЗАТЬ, прислать спецификацию - [email protected]

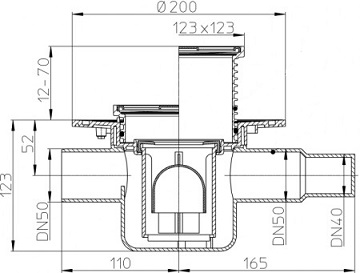

Трап HL300           Размеры и чертеж трапа HL300



Особенности применения и монтажа трапа HL300

Если трап планируется использовать в качестве транзитного устройства, то заглушенный вход-патрубок подрезается до необходимого размера.

При монтаже трапа в "разрыв" гидроизоляционных материалов уплотнительное резиновое кольцо не ставится, вода беспрепятственно через спецканалы в надставном элементе и корпусе уходит в канализационный сток.

Если используется листовой гидроизоляционный материал (битумное полотно, мембраны и т.п.), то в зависимости от их типа обязательно применяются различные дополнительные фланцы из нержавеющей стали.

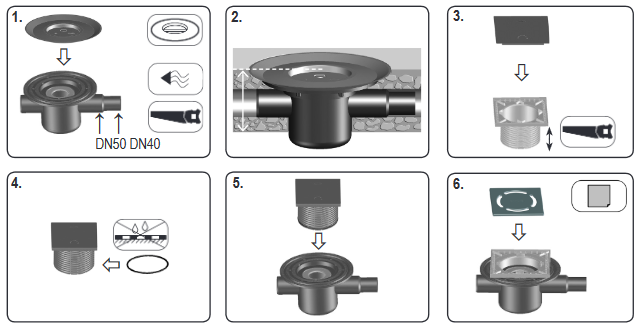

Схема-пример монтажа трапа HL300



Составные элементы трапа HL300

решетка hl 037Pr.1E


монтажная заглушка hl 037N.0E

надставной элемент hl 037N.2E

уплотнительное кольцо hl 01067D


монтажная заглушка hl 0300.0EN

 hl 0300.6E

корпус hl 300K

Цена указана без НДС
