Трап HL317 вертикальный выпуск DN50/75/110 для повышенной температуры и интенсивных стоков с решеткой из нержавеющей стали

Отличительной особенностью трапа для душа HL317 является его увеличенная пропускная способность и возможность принимать стоки с температурой до +95°С. Вертикальный универсальный выпуск размером DN50/75/110 в состоянии обслуживать поток в 1,8 л/сек. При этом максимальная нагрузка на трап (K 3) может достигать 300 килограмм.

Высота гидрозатвора - 50 мм.

Основные элементы трапа HL 317- корпус, надставной элемент, сифон, переходник и мусороулавливающая сетка - выполнены из полиэтилена. Верхняя декоративная решетка 138x138 мм из нержавеющей стали. Она вставляется в подрамник 147x147 мм из полипропилена.

Высота надставного элемента трапа регулируется/подрезается в пределах от 70 до 20 мм (в зависимости от расстояния от чистовой поверхности до гидроизоляции). Если возникает необходимость увеличения высоты, то это можно сделать с применением дополнительных удлинителей hl350 и hl350.0.

Трап комплектуется сеткой для улавливания мусора, эксцентрическим переходом DN75/110, строительной заглушкой на время монтажа.

Встроенный сифон трапа устроен таким образом, что имеет съемную верхнюю часть. Эта удобно для очистки от различных загрязнений внутренних частей трапа, а при необходимости и для прочистки труб идущих после трапа.



Купить трап HL317 можно по цене 10 792 руб.

ЗАКАЗАТЬ, прислать спецификацию - [email protected]

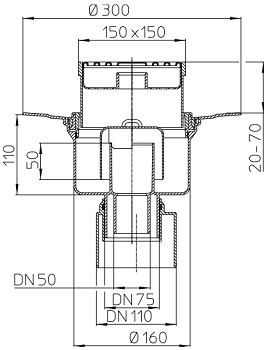

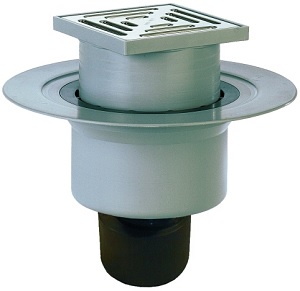

HL317 душевой трап                Размеры и чертеж трапа HL317

Гарантия - 1 год.

Срок службы - не менее 50 лет.

Из особенностей применения этого трапа следует отметить, что уплотнительный фланец может зажимать мембранную гидроизоляцию (EPDM или ПВХ мембрану) толщиной не более 2 мм. Если применяется наплавляемый тип гидроизоляции, то рекомендуется использовать разновидность - трап HL317H (с запрессованным на заводе гидроизоляционным полимербитумным полотном Ø 500 мм).



Составляющие части и элементы трапа HL317

решетка hl 0317.1E

 сетка-мусороуловитель hl 0317.5E

надставной элемент hl 0317.2E

уплотнительное кольцо 01059 D


монтажная заглушка

сифон hl 0317.3E

корпус hl 317K

эксцентрический переход hl 0317.4E

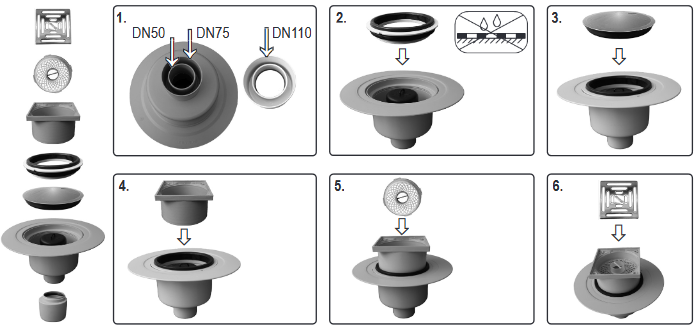

Пример монтажа трапа HL317

Схема монтажа трапа HL317

Цена указана без НДС
