Душевой лоток HL50F.0
HL50F.0 - корпус душевого лотка из нержавеющей стали с высотой монтажа 110 мм и горизонтальным выпуском DN50.

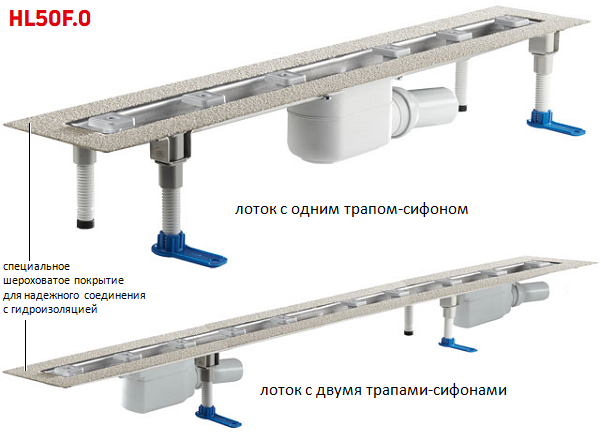

Можно купить плоские душевые лотки HL серии HL50F.0 длиной от 600 мм до 2100 мм (с шагом 100 мм). В зависимости от длины лоток оборудован одним ли двумя сливными трапами (сифонами). Соответственно и пропускная способность лотка будет зависеть от этих двух парметров (длины и кол-ва сифонов).

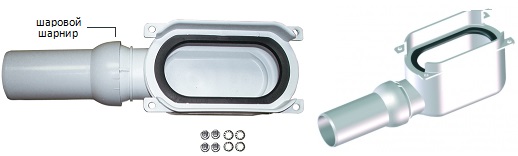

Трапы имеют горизонтальный шарнирный выпуск DN50 и высоту гидрозатвора 50 мм. Шарнирный выпускной патрубок может вращаться в разные стороны до 14°, что дает дополнительное удобство при подсоединении канализационной трубы.
Монтажные металлические поверхности (шириной 50 мм) по периметру лотка имеют специальное шероховатое покрытие, которое обеспечивает надежное соединение с гидроизоляцией.
Еще одним достоинством лотка является возможность, при снятии решетки, получить доступ к трапу-сифону для его прочистки (он вынимается), изъятия случайно попавших посторонних предметов, вплоть до канализационной трубы.
Максимальная нагрузка на лоток - 300 кг.
ЗАКАЗАТЬ, прислать спецификацию - post@hl-trap.ru
Винты для регулировки высоты корпуса лотка имеют звукоизолирующие резиновые опоры.
В трап в шарнирным выпуском вставляется съемный сифон с гидрозатвором.

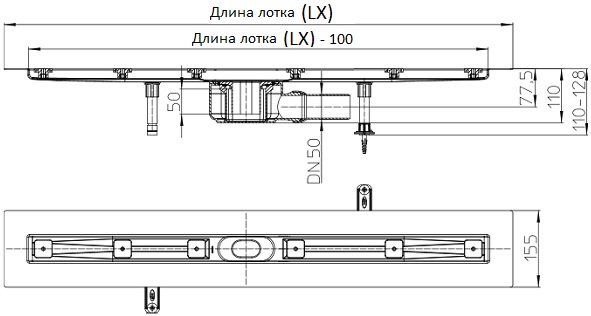

Принципиальный чертеж душевого лотка HL50F.0
Разновидности душевого лотка HL50F.0 и их характеристики
|
Артикул модели лотка |
LX (длина, мм) |
LY (расстояние между осями сифонов, мм) |
Количество трапов -сифонов в лотке |
Пропускная способность, л/с |
Вес, кг |
|
HL50F.0/60 |
600 |
- |
1 |
0,8 |
2,26 |
|
HL50F.0/70 |
700 |
- |
1 |
0,8 |
2,49 |
|
HL50F.0/80 |
800 |
- |
1 |
0,8 |
2,73 |
|
HL50F.0/90 |
900 |
- |
1 |
0,8 |
2,93 |
|
HL50F.0/90.2 |
900 |
200 |
2 |
1,4 |
3,2 |
|
HL50F.0/100 |
1000 |
- |
1 |
0,8 |
3,22 |
|
HL50F.0/100.2 |
1000 |
300 |
2 |
1,4 |
3,48 |
|
HL50F.0/110 |
1100 |
- |
1 |
0,8 |
3,26 |
|
HL50F.0/110.2 |
1100 |
300 |
2 |
1,4 |
3,78 |
|
HL50F.0/120 |
1200 |
- |
1 |
0,8 |
3,76 |
|
HL50F.0/120.2 |
1200 |
400 |
2 |
1,4 |
4 |
|
HL50F.0/130 |
1300 |
- |
1 |
0,8 |
3,97 |
|
HL50F.0/130.2 |
1300 |
400 |
2 |
1,4 |
4,15 |
|
HL50F.0/140 |
1400 |
500 |
2 |
1,4 |
5,84 |
|
HL50F.0/150 |
1500 |
500 |
2 |
1,4 |
6,12 |
|
HL50F.0/160 |
1600 |
600 |
2 |
1,4 |
6,26 |
|
HL50F.0/170 |
1700 |
600 |
2 |
1,4 |
6,6 |
|
HL50F.0/180 |
1800 |
700 |
2 |
1,4 |
6,82 |
|
HL50F.0/190 |
1900 |
700 |
2 |
1,4 |
7,1 |
|
HL50F.0/200 |
2000 |
800 |
2 |
1,4 |
7,24 |
|
HL50F.0/210 |
2100 |
800 |
2 |
1,4 |
7,56 |
В комплект поставки лотка входят также винты для регулировки высоты корпуса со звукоизолирующими резиновыми опорами, специальные профили ( монтажные шаблоны) для правильного выкладывания напольной облицовочной плитки вокруг решетки, а также шаблоны для фиксации специального профиля, нормальные (по длине) юстировочные винты для регулировки решетки лотка по высоте.
К душевым лоткам серии HL50F.0 Вы можете дополнительно заказать решетки из нержавеющей стали следующих серий:
- HL050S «Стандарт» (для напольной плитки толщиной 2-16 мм, включая плиточный клей);
- HL050D «Дизайн» (для плитки толщиной 5-19 мм, включая плиточный клей);
- HL050I «Индивидуальная» (для плитки толщиной 16-30 мм, включая плиточный клей).
Также дополнительно, при необходимости, Вы можете приобрести наборы длинных винтов HL050.3EN из полипропилена, для регулировки высоты решетки в зависимости от толщины плитки и плиточного клея.
Посмотреть весь ассортимент душевых лотков HL >>>
