Трапы HL для балконов и террас с поворотным выпуском

При монтаже трапов на балконах, отрытых террасах или патио встречаются сложные ситуации когда выпуск стоков воды в вертикальной или горизонтальной плоскости затруднен или невозможен.

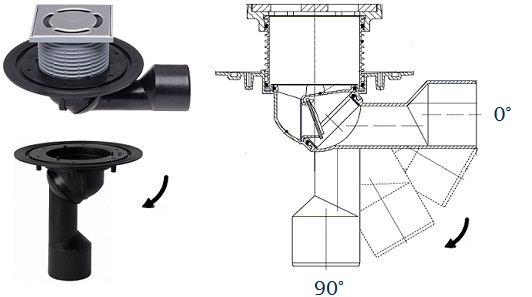

В таких случаях выручают трапы HL с поворотным шарниром. За счет поворотного (в вертикальной плоскости) выпуска на угол от 0° до 90° трапы с бесступенчатой настройкой позволяют гибко решить вопрос водоотвода с поверхностей открытых площадок во внутренний водосток дождевой канализации.

Как правило эти трапы, из-за условий эксплуатации на улице, оснащаются практичным механическим незамерзающим запахозапирающим затвором.



Трапы с поворотным выпуском на основе шарнирного механизма комплектуются решетками из нержавеющей стали или чугуна. Эти материалы - наиболее подходящее решение при эксплуатации в уличных условиях.

Некоторые модели трапов HL с регулируемым углом выпуска включают в состав своей конструкции полимербитумное полотно, которое плотно зажато прижимным фланцем из нержавеющей стали. Слой гидро-/пароизоляции (наплавляемый материал на битумной основе) сваривается с таким гидроизоляционным «фартуком» трапа с нахлестом в 100-150 мм.



Артикул



Описание

Цена

HL80

Трап с с выпуском в виде поворотного шарнира от 0° до 90° (по вертикали) с DN 50/75, с решеткой 115*115 мм из нержавеющей стали в подрамнике 123*123 мм из полипропилена, без гидроизоляционного фланца, с механическим незамерзающим запахозапирающим затвором. Q - 0,8 л/с. Допустимая нагрузка - 300 кг.

 руб.

HL80-3000

Трап с с выпуском в виде поворотного шарнира от 0° до 90° (по вертикали) с DN 50/75, с решеткой 115*115 мм из нержавеющей стали в подрамнике 121*121 мм из нержавеющей стали, без гидроизоляционного фланца, с механическим незамерзающим запахозапирающим затвором. Q - 0,8 л/с. Допустимая нагрузка - 300 кг.

 руб.

HL80H

Трап с с выпуском в виде поворотного шарнира от 0° до 90° (по вертикали) с DN 50/75, с гидроизоляционным полимербитумным полотном Ø 420 мм и прижимным фланцем из нержавейки, с решеткой 115*115 мм из нержавеющей стали в подрамнике 123*123 мм из полипропилена, с механическим незамерзающим запахозапирающим затвором. Q - 0,8 л/с. Допустимая нагрузка - 300 кг.

 руб.

HL80H-3000

Трап с с выпуском в виде поворотного шарнира от 0° до 90° (по вертикали) с DN 50/75, с гидроизоляционным полимербитумным полотном Ø 420 мм и прижимным фланцем из нержавейки, с решеткой 115*115 мм из нержавеющей стали в подрамнике 121*121 мм из нержавеющей стали, с механическим незамерзающим запахозапирающим затвором. Q - 0,8 л/с. Допустимая нагрузка - 300 кг.

 руб.

HL80C

Трап с с выпуском в виде поворотного шарнира от 0° до 90° (по вертикали) с DN 50/75, с консолью из полимербетона и рулонной арматурной сеткой из конструкционной стали для наклеивания керамических покрытий на тонкий слой мастики, с решеткой 115*115 мм из нержавеющей стали в подрамнике 123*123 мм из полипропилена, без гидроизоляционного фланца, с механическим незамерзающим запахозапирающим затвором. Q - 0,8 л/с. Допустимая нагрузка - 300 кг.

 руб.

HL80HR

Трап с с выпуском в виде поворотного шарнира от 0° до 90° (по вертикали) с DN 50/75, с приварным полимербитумным полотном Ø 420 мм и прижимным фланцем из нержавейки, с круглой решеткой Ø 133 мм из нержавеющей стали в подрамнике из нержавеющей стали, с
с гидрозатвором 50 мм и механическим незамерзающим запахозапирающим затвором. Q - 0,8 л/с. Допустимая нагрузка - 300 кг.

 руб.

HL80R

Трап с с выпуском в виде поворотного шарнира от 0° до 90° (по вертикали) с DN 50/75, с круглой решеткой Ø 133 мм из нержавеющей стали в подрамнике из нержавеющей стали, с
с гидрозатвором 50 мм и механическим незамерзающим запахозапирающим затвором. Q - 0,8 л/с. Допустимая нагрузка - 300 кг.

 руб.

HL81GН

Трап с с выпуском в виде поворотного шарнира от 0° до 90° (по вертикали) с DN 50/75, с гидроизоляционным полимербитумным полотном Ø 420 мм и прижимным фланцем из нержавейки, с решеткой 137*137 мм из чугуна в подрамнике 150*150 мм из чугуна, с механическим незамерзающим запахозапирающим затвором. Q - 0,8 л/с. Допустимая нагрузка - 1500 кг.

руб.

Цены указаны без НДС.
