Душевые лотки HL

Компания HL (Hutterer & Lechner) предлагает несколько серий и разновидностей душевых лотков и решеток к ним для создания современных безбарьерных душевых, душевых без поддона.

Душевые лотки HL могут быть изготовлены из нержавеющей стали (серия HL50) или из полипропилена (серия HL53).

Лотки HL могут комплектоваться как трапами-сифонами с горизонтальным выпуском DN50 или DN40 с шарнирным выпускным патрубком, так и быть с вертикальным выпуском DN50.

По месту размещения - душевые лотки HL можно приобрести как для пристенного монтажа, так и для монтажа в любом месте душевой.

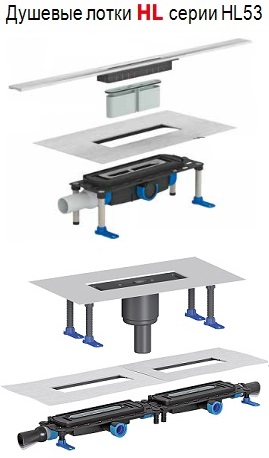

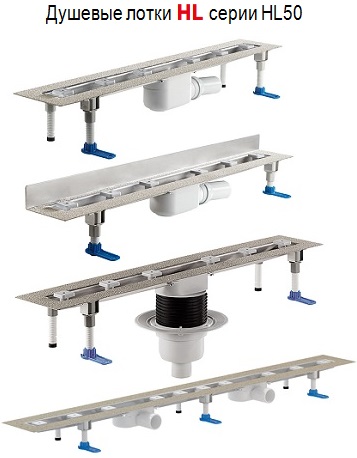

Душевые лотки HL серии HL50 из нержавеющей стали        Душевые лотки HL серии HL53 из полипропилена



Душевые лотки HL из нержавеющей стали серии HL50:

  • HL50F.0. Монтаж в любом месте. Высота - 110 мм. Выпуск - горизонтальный DN50 с поворотным патрубком;
  • HL50FF.0. Монтаж в любом месте. Высота - 90 мм. Выпуск - горизонтальный DN50 с поворотным патрубком;
  • HL50FU.0. Монтаж в любом месте. Высота - 68 мм. Выпуск - горизонтальный DN50 с поворотным патрубком;
  • HL50FV.0. Монтаж в любом месте. Выпуск - вертикальный DN50;
  • HL50W.0. Пристенный монтаж. Высота - 110 мм. Выпуск - горизонтальный DN50 с поворотным патрубком;
  • HL50WF.0. Пристенный монтаж. Высота - 90 мм. Выпуск - горизонтальный DN50 с поворотным патрубком;
  • HL50WU.0. Пристенный монтаж. Высота - 68 мм. Выпуск - горизонтальный DN50 с поворотным патрубком.

Длина лотков всей вышеуказанной серии может быть от 600 до 2100 мм, с шагом 100 мм. В зависимости от длины лоток может комплектоваться одним или двумя трапами-сифонами.



Душевые лотки HL из полипропилена серии HL53:

  • HL53K. Монтаж в любом месте. Высота - 90-143 мм. Выпуск - горизонтальный DN50 с поворотным патрубком. Длина - 572 мм;
  • HL53KF. Монтаж в любом месте. Высота - 65-143 мм. Выпуск - горизонтальный DN40 с поворотным патрубком. Длина - 572 мм;
  • HL53KV. Монтаж в любом месте. Высота - 30-131 мм. Выпуск - вертикальный DN50, 102 мм, 110 мм. Длина - 525 мм;
  • HL53K.2. Пристенный монтаж. Высота - 90-143 мм. Горизонтальный выпуск 2xDN50 с поворотным патрубком. Длина - 1022 мм;
  • HL53KF.2. Пристенный монтаж. Высота - 65-143 мм. Горизонтальный выпуск 2xDN40 с поворотным патрубком.Длина - 1022 мм.

Все лотки HL дополнительно комплектуются решетками из нержавеющей стали различного дизайна и другими дополнительными монтажными элементами.





Душевой лоток HL 531

Модель



Описание

Цена

HL 531

Душевой лоток HL531 встроенный в монтажный элемент из экструдированного пенополистирола (1200x200x73 мм), с подрамником и решеткой из нержавеющей стали (длина 499 мм) в комплекте.

Высота монтажа - 79 мм.

Выпуск - DN50.

Монтаж - пристенный.

Оснащен сухим сифоном "Primus". Высота гидрозатвора - 25 мм.

в зависимости от высоты подрамника





Душевые лотки HL серии HL50

Материал корпуса лотка - нержавеющая сталь.

Металлические поверхности по периметру лотка имеют специальное шероховатое покрытие, которое обеспечивает надежное соединение с гидроизоляцией.

Модель



Описание

Цена

HL 50 F.0

Душевые лотки серии HL50F.0 с высотой монтажа 110 мм.

Материал - нержавеющая сталь.

Монтаж - в любом месте.

Выпуск - горизонтальный DN50 мм с поворотным выпускным патрубком.

21 модель длиной от 600 до 2100 мм (с шагом 100 мм).

Могут быть с одним или двумя трапами-сифонами.

в зависимости от длины лотка

HL 50 FF.0

Душевые лотки серии HL50FF.0 с высотой монтажа 90 мм.

Материал - нержавеющая сталь.

Монтаж - в любом месте.

Выпуск - горизонтальный DN50 мм с поворотным выпускным патрубком.

21 модель длиной от 600 до 2100 мм (с шагом 100 мм).

Могут быть с одним или двумя трапами-сифонами.

в зависимости от длины лотка

HL 50 FU.0

Душевые лотки серии HL50FU.0 с высотой монтажа 68 мм.

Материал - нержавеющая сталь.

Монтаж - в любом месте.

Выпуск - горизонтальный DN50 мм с поворотным выпускным патрубком.

21 модель длиной от 600 до 2100 мм (с шагом 100 мм).

Могут быть с одним или двумя трапами-сифонами.

в зависимости от длины лотка

HL 50 FV.0

Душевые лотки серии HL50FV.0.

Материал - нержавеющая сталь.

Монтаж - в любом месте.

Выпуск - вертикальный DN50 мм.

16 моделей длиной от 600 до 2100 мм (с шагом 100 мм).

Могут быть с одним или двумя трапами-сифонами.

в зависимости от длины лотка

HL 50 W.0

Душевые лотки серии HL50W.0 с высотой монтажа 110 мм.

Материал - нержавеющая сталь.

Монтаж - пристенный.

Выпуск - горизонтальный DN50 мм с поворотным выпускным патрубком.

21 модель длиной от 600 до 2100 мм (с шагом 100 мм).

Могут быть с одним или двумя трапами-сифонами.

в зависимости от длины лотка

HL 50 WF.0

Душевые лотки серии HL50WF.0 с высотой монтажа 90 мм.

Материал - нержавеющая сталь.

Монтаж - пристенный.

Выпуск - горизонтальный DN50 мм с поворотным выпускным патрубком.

21 модель длиной от 600 до 2100 мм (с шагом 100 мм).

Могут быть с одним или двумя трапами-сифонами.

в зависимости от длины лотка

HL 50 WU.0

Душевые лотки серии HL50WU.0 с высотой монтажа 68 мм.

Материал - нержавеющая сталь.

Монтаж - пристенный.

Выпуск - горизонтальный DN50 мм с поворотным выпускным патрубком.

21 модель длиной от 600 до 2100 мм (с шагом 100 мм).

Могут быть с одним или двумя трапами-сифонами.

в зависимости от длины лотка

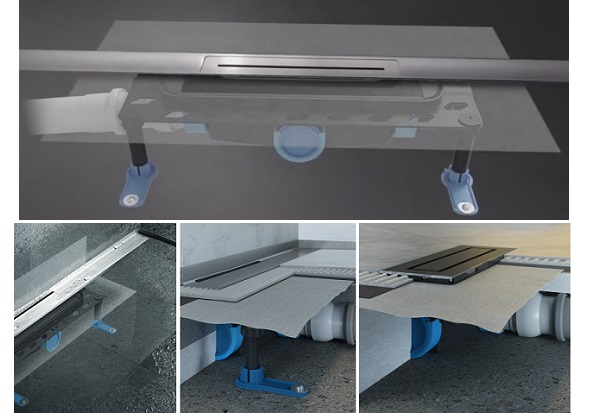

Душевые лотки HL серии HL53

Материал корпуса лотка - полипропилен.

Модель



Описание

Цена

HL 53 K

Душевой лоток HL53K с высотой монтажа 90 мм.

Материал - полипропилен.

Монтаж - в любом месте или пристенный.

Выпуск - горизонтальный DN50 мм с поворотным выпускным патрубком.

Высота - 90-143 мм, регулируемая.

Длина - от 800 до 1500 мм.

Пропускная способность - 0,8 л/с.

Высота гидрозатвора - 50 мм.

Могут быть с одним или двумя трапами-сифонами.

в зависимости от длины лотка

HL 53 KF

Душевой лоток HL53KF с высотой монтажа 65 мм.

Материал - полипропилен.

Монтаж - в любом месте или пристенный.

Выпуск - горизонтальный DN40 мм с поворотным выпускным патрубком.

Высота - 65-143 мм, регулируемая.

Длина - от 800 до 1500 мм.

Пропускная способность - 0,4 л/с.

Высота гидрозатвора - 30 мм.

Могут быть с одним или двумя трапами-сифонами.

в зависимости от длины лотка

HL 53 K.2

Душевой лоток HL53 K.2 (сдвоенный корпус)  с высотой монтажа 90 мм.

Материал - полипропилен.

Монтаж - пристенный.

Выпуск - два горизонтальных DN50 мм с поворотными выпускными патрубками.

Высота - 90-143 мм, регулируемая.

Длина - от 1300 до 2000 мм.

Пропускная способность - 1,45 л/с.

Высота гидрозатвора - 50 мм.

Оснащены двумя трапами-сифонами.

Используемая решетка - HL053M.2 или HL053P.2

в зависимости от длины сдвоенного лотка

HL 50 KF.2

Душевой лоток HL53 KF.2 (сдвоенный корпус)  с высотой монтажа 65 мм.

Материал - полипропилен.

Монтаж - пристенный.

Выпуск - два горизонтальных DN40 мм с поворотными выпускными патрубками.

Высота - 65-143 мм, регулируемая.

Длина - от 1300 до 2000 мм.

Пропускная способность - 0,86 л/с.

Высота гидрозатвора - 30 мм.

Оснащены двумя трапами-сифонами.

Используемая решетка - HL053M.2 или HL053P.2

в зависимости от длины сдвоенного лотка

HL 53 KV

Душевой лоток HL53KV с вертикальнм выпуском.

Материал - полипропилен.

Монтаж - в любом месте или пристенный.

Выпуск - вертикальный DN50 мм.

Высота - 30-131 мм, регулируемая.

Длина - от 800 до 1500 мм.

Пропускная способность - 1 л/с.

Высота гидрозатвора - 50 мм.

в зависимости от длины лотка

HL 53 KVC

Душевой лоток HL53KV с консолью из полимербетона, с вертикальнм выпуском.

Материал - полипропилен/полимербетон/ сталь.

Монтаж - в любом месте или пристенный.

Выпуск - вертикальный DN50 мм.

Высота - 30-131 мм, регулируемая.

Длина - от 800 до 1500 мм.

Пропускная способность - 1 л/с.

Высота гидрозатвора - 50 мм.

в зависимости от длины лотка

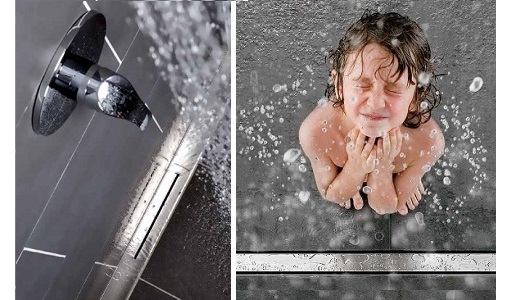

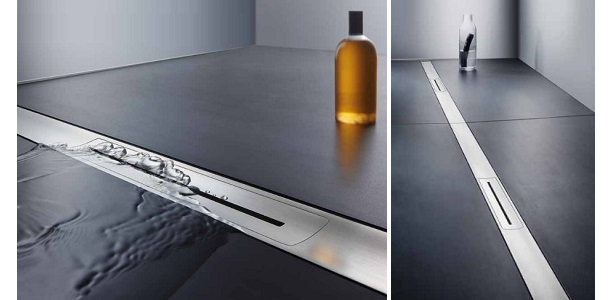

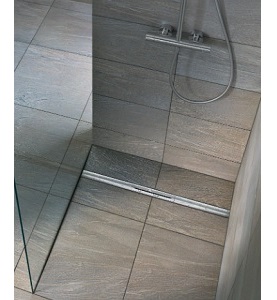

Решетки для душевых лотков HL

Решетки для лотков выполнены из нержавеющей стали и имеют класс нагрузки до 300 кг.





Модель



Описание

Цена

Решетки для душевых лотков серии HL50

HL 050 S

"Стандарт"

Решетки HL050S - решетки серии "Стандарт".

Материал - нержавеющая сталь.

П-образный профиль.

Ширина - 40 мм.

Подходят для напольной плитки тощиной 2-16 мм (включая плиточный клей).

Длина - от 500 до 2000 мм (с шагом 100 мм).

Класс нагрузки - 300 кг.

в зависимости от длины решетки

HL 050 D

"Дизайн"

Решетки HL050D - решетки серии "Дизайн".

Материал - нержавеющая сталь.

П-образный профиль с приваренной накладной пластиной толщиной 3 мм.

Ширина - 40 мм.

Подходят для напольной плитки тощиной 5-19 мм (включая плиточный клей).

Длина - от 500 до 2000 мм (с шагом 100 мм).

Класс нагрузки - 300 кг.

в зависимости от длины решетки

HL 050 I

"Индивидуальная"

Решетки HL050I - решетки серии "Индивидуальная".

Материал - нержавеющая сталь.

Два сваренных П-образных профиля.

Ширина - 40 мм.

Верхний профиль (корыто) подходит для вклеивания напольной плитки тощиной 16-30 мм (включая плиточный клей).

Длина - от 500 до 2000 мм (с шагом 100 мм).

Класс нагрузки - 300 кг.

в зависимости от длины решетки

Решетки для душевых лотков серии HL53

HL 053 M

Решетка из матовой нержавеющей стали толщиной 6 мм со встроенным уклоном.

Ширина - 55 мм.

Длина - от 800 до 1000 мм (с шагом 50 мм), от 1100 до 1500 (с шагом 100 мм).

Подходит для лотков - HL53K, HL53KF, HL53KC, HL53KFC, HL53KV, HL53KVC.

Класс нагрузки - 300 кг.

в зависимости от длины решетки

HL 053 P

Решетка из полированной нержавеющей стали толщиной 6 мм со встроенным профилированным (вогнутым) уклоном.

Ширина - 55 мм.

Длина - от 800 до 1000 мм (с шагом 50 мм), от 1100 до 1500 (с шагом 100 мм).

Подходит для лотков - HL53K, HL53KF, HL53KC, HL53KFC, HL53KV, HL53KVC.

Класс нагрузки - 300 кг.

в зависимости от длины решетки

HL 053 S

Решетка из матовой нержавеющей стали толщиной 1,5 мм со встроенным уклоном.

Ширина - 55 мм.

Длина - 900, 1000 или 1200 мм.

Подходит для лотков - HL53K, HL53KF, HL53KC, HL53KFC, HL53KV, HL53KVC.

Класс нагрузки - 300 кг.

в зависимости от длины решетки

HL 053 M.2

Решетка матовая из нержавеющей стали толщиной 6 мм со встроенным уклоном.

Подходит только для лотков HL53K.2, HL53KF.2 с пристенным вариантом монтажа.

Ширина - 60 мм.

Длина - от 1300 до 2000 (с шагом 100 мм).

Класс нагрузки - 300 кг.

в зависимости от длины решетки

HL 053 P.2

Решетка полированная из нержавеющей стали толщиной 6 мм со встроенным уклоном.

Подходит только для лотков HL53K.2, HL53KF.2 с пристенным вариантом монтажа.

Ширина - 60 мм.

Длина - от 1300 до 2000 (с шагом 100 мм).

Класс нагрузки - 300 кг.

в зависимости от длины решетки

HL 053 WS

Решетка из матовой нержавеющей стали толщиной 1,5 мм со встроенным уклоном.

Подходит только для лотков HL53K, HL53KF, HL53KV, HL53KVC, HL53KC, HL53KFC  с пристенным вариантом монтажа.

Ширина - 55 мм.

Длина - 900, 1000 или 1200 мм.

Класс нагрузки - 300 кг.

в зависимости от длины решетки

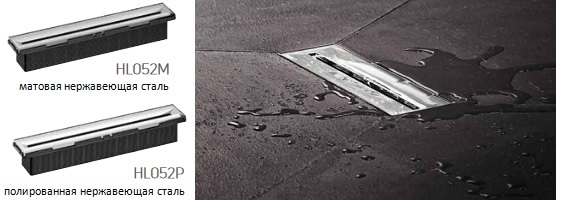

HL 052 M

Короткая решетка из матовой нержавеющей стали толщиной 6 мм со встроенным уклоном.

Ширина - 52 мм.

Длина - 302 мм.

Подходит только для лотков HL53K, HL53KF, HL53KC, HL53KFC, HL53KV, HL53KVC в любом месте душевой, КРОМЕ пристенного.

Класс нагрузки - 300 кг.



HL 052 P

Короткая решетка из полированной нержавеющей стали толщиной 6 мм со встроенным уклоном.

Ширина - 52 мм.

Длина - 302 мм.

Подходит только для лотков HL53K, HL53KF, HL53KC, HL53KFC, HL53KV, HL53KVC в любом месте душевой, КРОМЕ пристенного.

Класс нагрузки - 300 кг.









Дополнительные комплектующие для душевых лотков

Модель



Описание

Цена

HL 050.3EN

Длинные винты для регулировки решеток серии HL050 по высоте.

Служат для изменения высоты решетки в зависимости от толщины плитки и плиточного клея.

Материал винтов - полипропилен.

количество в зависимости от длины решетки.
