Противопожарные муфты HL

Противопожарные муфты HL предназначены для противопожарной защиты, предотвращения распространения огня, дыма, отравляющих веществ с нижнего этажа через места пересечения трапами горизонтальных перекрытий строительных ограждающих конструкций.

Муфты монтируются в отверстие перекрытия из бетона, железобетона или пенобетона с нормированной огнестойкостью. Минимальная толщина перекрытия должна составлять не менее 95-215 мм (для каждой модели муфты - минимальная толщина разная !).

Через противопожарную муфту могут проходить канализационные трубы из следующих материалов: ПВХ, ПЭ полиэтилена высокой плотности, ПП, АBS-пластика или из полимеров стирола, сополимеров стирола, которые подсоединяются к выпуску корпуса трапа или воронки HL. Муфты могут также использоваться со стальными или чугунными канализационными трубами.

Противопожарные муфты HL

Противопожарная муфта HL состоит из металлического корпуса с огнезащитной терморасширяющейся массой и гибких пластин из силиката кальция, расположенных по окружности корпуса, муфтовых соединений для корпуса трапа из ПП, ПВХ или  АBS-пластика, трех поддерживающих скоб (крепежных уголков и звукоизолирующей манжеты. В комплект поставки входит также заглушка, используемая на время монтажа.

Принцип противопожарного действия муфт HL

Внутри металлического корпуса противопожарной муфты HL находится специальный огнезащитный термостойкий состав ”MultifoamAK”, который в случае пожара, при повышении температуры более +150°С, увеличивается в объеме в 17-23,5 раза и полностью перекрывает внутреннее пространство муфты, тем самым препятствуя распространению огня и продуктов горения.

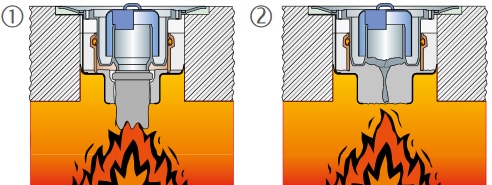

Принцип действия противопожарных муфт HL



Вы можете купить противопожарные муфты HL следующих моделей, которые различаются пределом огнестойкости, диаметром проходного отверстия, высотой, использованием для канализационных трапов или кровельных воронок:

  • HL830;
  • HL840;
  • HL850;
  • HL860;
  • HL870.



Модели муфт HL, характеристики и цены

Модель



Описание

Цена

HL 830

HL830

Предел огнестойкости - R90/120.

Диаметр отверстия - Ø 140/150 мм (139 - 158 мм).

Используется для:

  • трапов HL511KE

18971 руб.

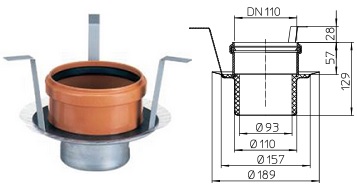

HL 840

HL840

Предел огнестойкости - EI150.

Диаметр отверстия - Ø 160 мм (157 - 177 мм).

Используется для:

  • трапов серии HL310N с выпуском DN50/75.

18971 руб.

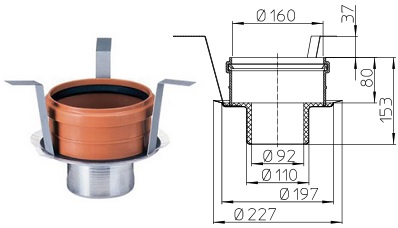

HL 850

HL850

Предел огнестойкости - EI150.

Диаметр отверстия - Ø 200 мм (198 - 216 мм).

Используется для:

  • трапов серии HL317 с выпуском DN50/75.
  • воронок серии HL62 с выпуском DN75.

25813 руб.

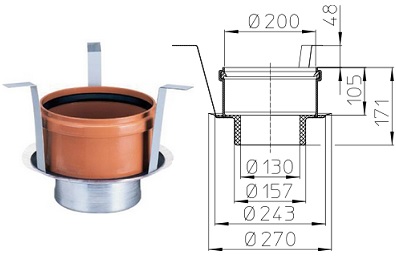

HL 860

HL860

Предел огнестойкости - EI150.

Диаметр отверстия - Ø 250 мм (243 - 260 мм).

Используется для:

  • трапов серии HL606 или HL616 с выпуском DN110.

41621 руб.

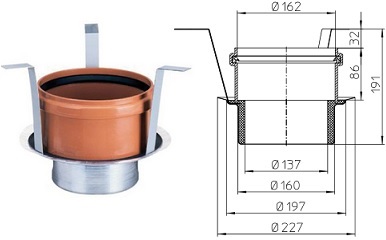

HL 870

HL870

Предел огнестойкости:

  • EI60 (для воронок серии HL62/1).
  • EI150 (для трапов серии HL317/1 или HL3100).

Диаметр отверстия - Ø 200 мм (196 - 216 мм).

Используется для:

  • трапов серии HL317/1 или HL3100 с выпуском DN110.
  • воронок серии HL62 с выпуском DN110.

40307 руб.

Цены указаны без НДС.



Монтаж противопожарных муфт HL

Отверстия в горизонтальном перекрытии, в зависимости от модели муфты, должны иметь разный размер.

Отверстие образуется в процессе сверления плиты перекрытия, или в результате применения соответствующего закладного элемента, который используется при заливке плиты перекрытия (перед установкой противопожарной муфты он вынимается). Стенки отверстия должны быть очищены.

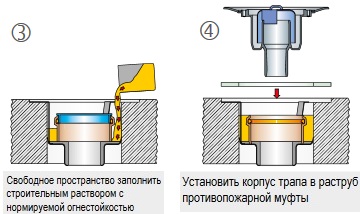

Последовательность монтажа противопожарных муфт HL. Часть1      Последовательность монтажа противопожарных муфт HL. Часть 2.



Перед монтажом противопожарной муфты в её раструб вставляется монтажная заглушка.

Противопожарная муфта HL монтируется в отверстие плиты перекрытия таким образом, чтобы её нижняя часть выступала не менее чем на 30 мм относительно нижней поверхности плиты (это очень важно для правильного срабатывания противопожарной муфты), а гибкие пластины из силиката кальция, расположенные по окружности металлического корпуса муфты, плотно прилегали к стенкам отверстия.

Исключение составляет противопожарная муфта HL870 в комплекте с кровельной воронкой серии HL62 с диаметром выпуска 110 мм. В данном случае установку противопожарной муфты в плиту следует осуществлять таким образом, чтобы верхний срез металлического корпуса муфты был установлен на уровне нижней поверхности пересекаемой плиты перекрытия.

Смещение корпуса муфты относительно поверхности строительной конструкции не допускается. Поддерживающие скобы должны опираться на плиту сверху по краям установочного отверстия (при необходимости скобы могут быть удлинены).

Пространство между перекрытием и раструбом трубы противопожарной муфты должно быть заполнено цементно-песчаным раствором.

Из  раструба противопожарной муфты вынимается монтажная заглушка и вставляется корпус трапа или воронки HL.

Между опорной частью корпуса трапа или ворокни и перекрытием может быть проложена звукоизолирующая манжета из вспененного ПЭ толщиной 5 мм.



Противопожарные муфты HL (Hutterer& Lechner) имеют соответствующий Сертификат пожарной безопасности с обеспечением огнестойкости от 60 до 150 минут - Сертификат Соответствия № RU С-RU.ЧС13.В.00089/19.

Муфты изготавливаются в соответствии с ТУ22.21.-005-00269682-2018.
