HL870

Противопожарная муфта HL870 используется для канализационых трапов серии HL317, HL3100 с выпуском DN110 или для кровельных воронок серии HL62 с DN110.

При монтаже трапа HL3100 (Pr) с муфтой HL870 необходимо дополнительно применять специальное уплотнительное кольцо Ø150х175/Н12 мм (ГОСТ 6969).

Противопожарная муфта HL870 состоит из металлического корпуса с терморасширяющейся массой и гибкими пластинами из силиката кальция, расположенными по окружности корпуса, муфтового соединения со звукоизолирующей манжетой для установки в него корпуса трапа или воронки HL, трех поддерживающих корпус металлических крепежных скоб.

В комплект поставки изделия входит также монтажная заглушка, которая используется на время монтажа.

Предел огнестойкости муфты:

  • EI60 (при использовании с воронками серии HL62);
  • EI150 (при использовании с трапами HL317 или HL3100).

Вес - 1,7 кг.

Купить муфту HL870 можно по цене 40307 руб.



Противопожарная муфта HL870         Размеры и чертеж противопожарной муфты HL870



Упаковка - картонная коробка размером 385х385х225 мм.

Гарантия - 12 месяцев.



Муфта монтируется в перекрытие из бетона, железобетона или пенобетона с нормированной огнестойкостью. Толщина такого перекрытия должна составлять:

  • не менее 115 мм, при использовании муфты с трапами серии HL3100;
  • не менее 130 мм, при использовании ее с воронками серии HL62.

Диаметр отверстия в перекрытии под эту модель муфты должен быть 200 мм (196-216 мм).

Муфта соединяется с канализационными пластиковыми (ПВХ, ПЭ высокой плотности, ПП, АBS и пр.), или стальными/чугунными трубами (нужен дополнительный переходник серии HL9).



Пример монтажа противопожарной муфты HL870 с трапом HL317

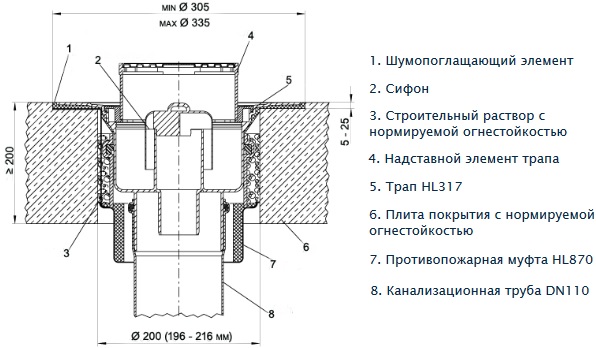

Cхема монтажа противопожарной муфты HL870 и трапа HL317



Пример монтажа противопожарной муфты HL870 с воронкой HL62B

Cхема монтажа противопожарной муфты HL870 и кровельной воронки HL62B

.

Пример монтажа противопожарной муфты HL870 с воронкой HL62/1

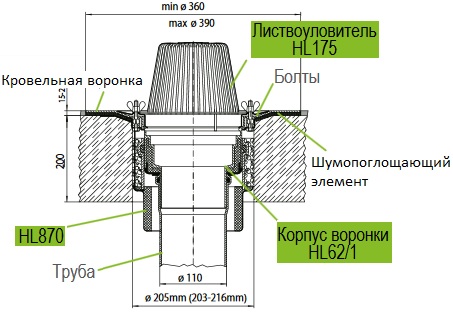

Схема монтажа противопожарной муфты HL870 и кровельной воронки HL62/1
