HL840

Противопожарная муфта HL840 применяется для вертикальных трапов HL310N c выпуском DN50/75.

Муфта HL840 состоит из металлического корпуса с огнезащитной терморасширяющейся массой и расположенными по окружности корпуса пластинами из силиката кальция, муфтовым соединением для корпуса трапа, 3-х поддерживающих крепежных  уголков (скоб) и звукоизолирующей манжеты. В комплект поставки также входи строительная заглушка на время монтажа.

Предел огнестойкости муфты в комплекте с трапом HL310N - EI 150. Сертификат RU С-RU.ЧС13.В.00089/19.

В металлическом корпусе муфты находится специальный огнезащитный термостойкий состав ”MultifoamAK”, который в случае пожара, при увеличении температуры  выше +150°С,  увеличивается в объеме в 17-23,5 раза и полностью перекрывает внутреннее пространство муфты, препятствуя распространению первичных и вторичных факторов пожара.

Отверстие в плите перекрытия при монтаже этой муфты должно иметь диаметр 160 мм (157 - 177 мм).

Минимальная толщина перекрытия должна составлять не менее 95 мм.

Вес изделия - 0,83 кг.

Купить муфту HL840 можно по цене 17 920 руб.



ЗАКАЗАТЬ - [email protected]





Противопожарная муфта HL840. Используется в комплекте с трапом HL310N.         Размеры муфты HL840



Гарантия - 12 месяцев.



Очень важная рекомендация для правильного срабатывания противопожарной муфты.

Муфта монтируется в отверстие плиты перекрытия таким образом, чтобы её нижняя часть выступала не менее чем на 30 мм относительно нижней поверхности плиты (очень важно для правильного срабатывания), а гибкие пластины силиката кальция, расположенные по окружности  металлического корпуса, плотно прилегали к стенкам отверстия. Смещение корпуса муфты относительно поверхности строительной конструкции не допускается. Поддерживающие скобы должны опираться на плиту сверху по краям отверстия (при необходимости скобы могут быть удлинены).

Подробная информация по установке, монтажу и эксплуатации содержится в паспорте изделия, в комплекте поставки.



Установка противопожарной муфты HL840 с трапом HL310N с DN50

Схема монтажа противопожарной муфты HL840 с трапом HL310N с выпуском DN50



Установка противопожарной муфты HL840 с трапом HL310N с DN75

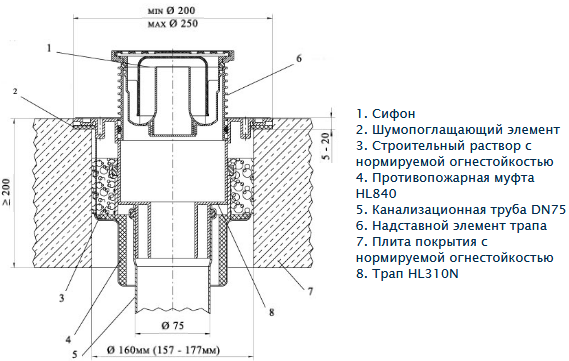

Схема монтажа противопожарной муфты HL840 с трапом HL310N с выпуском DN75



Противопожарная муфта изготовлена в соответствии с ТУ22.21.-005-00269682-2018.



Посмотреть весь ассортимент противопожарных муфт HL  >>>

Цены указаны без НДС
