HL80 трап с поворотным шарнирным выпуском DN50/75 и решеткой из нержавеющей стали

Трап HL80 имеет поворотный шарнирный выпуск DN 50/75. Выпускной патрубок трапа может быть направлен под любым углом от 0 до 90° к вертикали. Такой поворотный выпуск значительно упрощает монтаж в сложных условиях отвода воды с поверхности балконов и террас в дождевую канализацию.

Трап HL80, кроме корпуса с поворотным шарниром, имеет надставной элемент, механический незамерзающий затвор, решетку из нержавеющей стали.

Высота надставного элемента регулируется от 12 до 70 мм (подрезается по высоте стяжки) или наращивается с помощью удлинителя HL340N.

Пропускная способность - 0,8 л/с.

Максимальная нагрузка - не более 300 кг.

Температура воздуха при эксплуатации - от -50°С до +100°С.

Вес изделия - 0,7 кг.



Купить трап HL80 можно по цене 5 774 руб.

ЗАКАЗАТЬ, прислать спецификацию - [email protected]

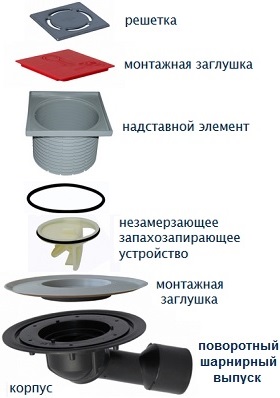

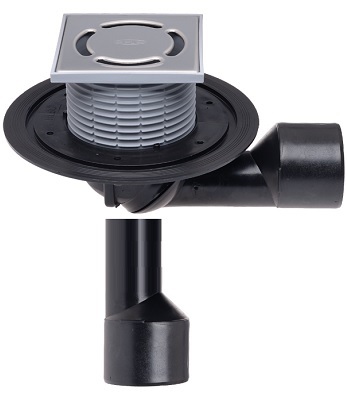

Трап HL80 с шарнирным повортным выпуском DN 50/75                 Составные элементы шарнирного трапа HL80

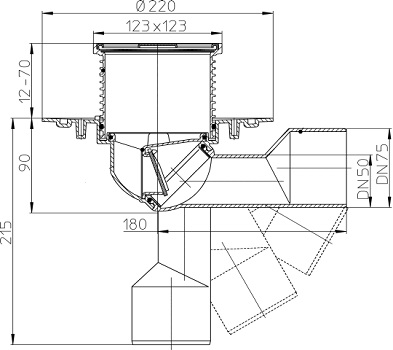

Чертеж и размеры трапа HL80



Гарантия - 12 месяцев со дня продажи.

Срок службы трапа - не менее 50 лет.



Состав комплекта поставки трапа HL80

  • решетку 115х115 мм из нержавеющей стали;
  • надставной элемент из полипропилена с подрамником 123x123 мм;
  • уплотнительное резиновое  кольцо;
  • незамерзающее механическое запахозапирающее устройство из полипропилена (ПП) для предотвращения проникновения канализационных запахов;
  • корпус из полиэтилена с «тарелкой» диаметром 220 мм для подхвата гидроизоляции;
  • временные монтажные заглушки - 2 шт.



Особенности монтажа трапа HL80

При направлении выпуска близком к горизонтальному, и размещении отводящего трубопровода в слое  теплоизоляции, необходимо учитывать расположение границы промерзания утеплителя в зависимости от климатических условий в месте строительства объекта.

Если выпуск трапа находится выше границы промерзания, то, для предотвращения образования ледяных пробок в выпускном патрубке трапа, необходимо применять комплект для электрообогрева  HL82. Также,  если  расстояние  от  трапа  до вертикального стояка превышает 1 метр, рекомендуется обогревать и горизонтальную магистраль.

Вышеуказанный момент имеет существенное значение! В случае образования ледяной пробки в выпускном  патрубке трапа, лед будет сохраняться очень  долго, т.к. теплоизоляция будет выполнять роль термоса, вследствие чего вода с балкона или террасы отводиться не будет, что неизбежно приведет к протечкам. Замена  трапа или ремонт горизонтальной магистрали более дорог, чем ремонт трапа с вертикальным выпуском из-за необходимости вскрывать большую площадь покрытия.

Цена указана без НДС
