Трап HL3100T вертикальный выпуск DN75/110 с решекой и подрамником из нержавеющей стали

HL3100T - трап для балконов и террас с вертикальным выпуском DN 75/110, с механическим незамерзающим затвором, с надставным элементом, с решеткой и подрамником из нержавеющей стали. Решетка имеет защелкивающее крепление Klick-Klack.

Максимальная разрешенная нагрузка на трап - 300 кг.

Рабочая температура эксплуатации изделия - от -50° до +100°С.

Пропускная способность трапа для DN75 - 2,25 л/с, для DN110 - 2,0 л/с.

Высоту надставного элемента можно регулировать в пределах от 8 до 80 мм, подрезав под нужную высоту  стяжки. При необходимости увеличить высоту, необходимо использовать дополнительный подходящий удлинитель.

Выпускной  патрубок соединяется с любой канализационной раструбной трубой из ПВХ или ПП. Если для ливневой канализации применяются стальная или чугунная безраструбная труба (SML), необходимо использовать переходник HL серии 9 с ПВХ/ПП на чугун/сталь.

Вес - 0,954 кг.



Купить трап HL3100T можно по цене 11 073 руб.

ЗАКАЗАТЬ, прислать спецификацию - post@hl-trap.ru

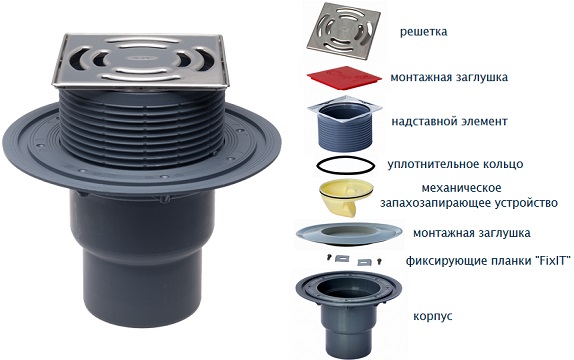

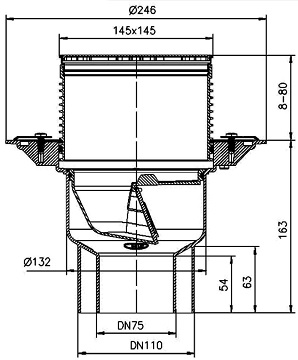

Трап HL3100T с вертикальным выпуском DN 75/110, с механическим незамерзающим затвором, с решеткой и подрамником из нержавеющей стали     Чертеж трапа HL3100T с размерами



Гарантия - 12 месяцев со дня продажи.

Срок службы - не менее 50 лет.



Комплект поставки трапа HL3100T включает:

  • решетка из нержавеющей стали размером 138х138 мм;
  • надставной элемент из полипропилена (ПП) с подрамником 145х145 мм из нержавеющей стали, в комплекте с резиновым уплотнительным кольцом;
  • механический незамерзающий запахозапирающий затвор из полипропилена;
  • фиксирующие планки "FixIT";
  • корпус трапа с «тарелкой» Ø246 мм из полиэтилена (ПЭ) для подхвата гидроизоляции;
  • заглушки на время монтажа - 2 шт.

При необходимости обогрева корпуса трапа, используется специальный дополнительный комплект электрообогрева HL156 с напряжением питания 220 В. Он состоит из пенополистирольной теплоизоляции («скорлупы») и греющего кабеля 0,3 м (теплоотдачей 40Вт/м), с кабелем для подключения длиной 0,9 м, мощностью 18 Вт с крепежными болтами и шайбами.



Особенности монтажа трапа HL3100T

Если трап монтируется в разрыв гидроизоляции, то резиновое уплотнительное кольцо на надставной элемент не ставится. Его отсутствие даёт возможность воде, попавшей на гидроизоляцию, беспрепятственно уйти в канализацию через специальные каналы в самом надставном элементе и в корпусе трапа.

Если есть необходимость создания двух и более слоев паро-, гидроизоляции, отвода воды с нескольких уровней, применении трапов HL3100T на инверсионных или «зеленых» кровлях, необходимо использовать дополнительные элементы - удлинители HL8500, HL3400, HL150;  плоский листвоуловитель HL151; HL8300  (гидроизоляционное EPDM-полотном с обжимным фланцем). Это позволит решить проблему отвода воды поверхности любой конструкции вне зависимости от состава «пирога».

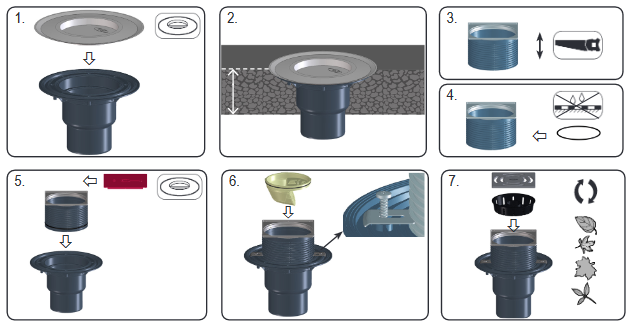

Схематичный пример монтажа трапа HL3100T
