Трап HL616.1 вертикальный выпуск DN110/160 с чугунной решеткой и чугунным подрамником

Трап HL616.1 с вертикальным выпуском DN 110 или DN 160, с чугунной решеткой и чугунным подрамником, надставным элементом, с незамерзающим механическим затвором и грязеуловителем.

Трап предназначен для установки на открытом воздухе (на улице) или в неотапливаемых помещениях и служит для отвода различных стоков в канализацию. Он может эксплуатироваться в температурных режимах от -50°С до +100°С.

Высота надставного элемента регулируется от 55 до 130 мм и подрезается по высоте стяжки. Если есть необходимость увеличить высоту можно использовать удлинитель HL620.

Допустимая нагрузка на решетку - до 15 тонн.

Для дворовых трапов под высокую нагрузку вокруг надставного элемента необходимо выполнять укладку бетона, армированного сеткой из конструкционной стали для обеспечения устойчивости (жесткости) надставного элемента, не передавая её на корпус трапа. Остальные участки могут быть выполнены из бетона, асфальта, тротуарной плитки и т.п.

Трап HL616.1 имеет две разновидности:

  • HL616.1/1 - диаметр выпуска DN110, пропускная способностью 5,5 л/с, вес - 12,3 кг;
  • HL616.1/5 - диаметр выпуска DN160, пропускная способность 4,8 л/с, вес - 12,5 кг;

При удалении из корпуса трапа HL616.1/1 механического запахозапирающего устройства, его пропускная способность увеличивается до 15 л/с.



Купить трап HL 616.1/1 или HL 616.1/5 можно по цене 23 390 руб.

ЗАКАЗАТЬ, прислать спецификацию - [email protected]

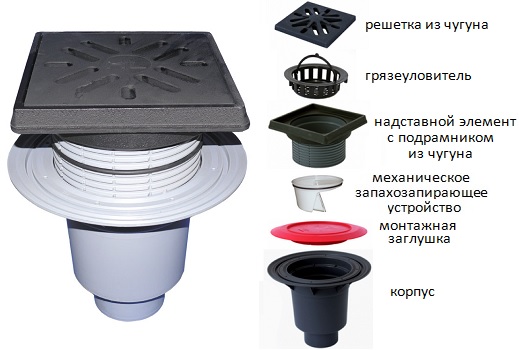

Дворовой трап HL616.1 с вертикальным выпуском DN 110 или DN 160. С чугунными решеткой и подрамником.

Гарантия - 1 год.

Срок службы - не менее 50 лет.

Комплект поставки трапа HL616.1 состоит из:

  • решетки из чугуна 226х226 мм;
  • грязеуловителя из полипропилена;
  • надставного элемента из полипропилена с подрамником 260x260 мм из чугуна и резиновым уплотнительным кольцом;
  • механического незамерзающего запахозапирающего устройства из ABS;
  • монтажной заглушки;
  • корпуса из полипропилена с фартуком Ø 315 мм.

При необходимости обогрева корпуса трапа HL616.1 необходимо использовать дополнительный комплект для электрообогрева - HL609.



Чертежи трапов HL616.1/1 и HL616.1/5

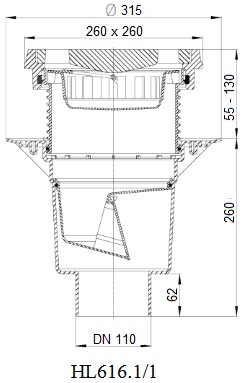

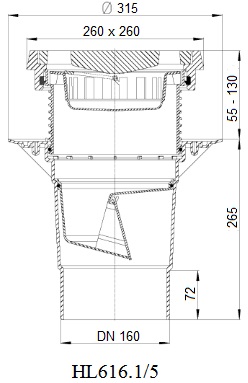

Размеры и чертеж трапа HL616.1/1                              Размеры и чертеж трапа HL616.1/5

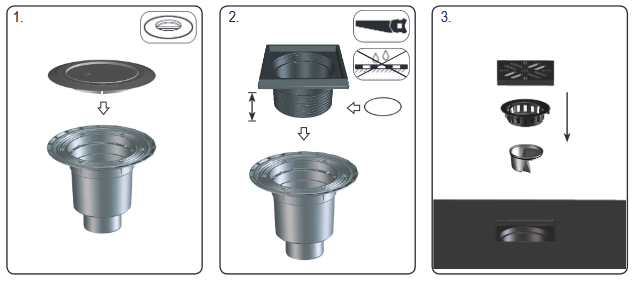

Схема пример монтажа трапа HL616.1

Схема-пример монтажа трапа HL72.1



Все разновидности вертикальных трапов в серии HL616.1

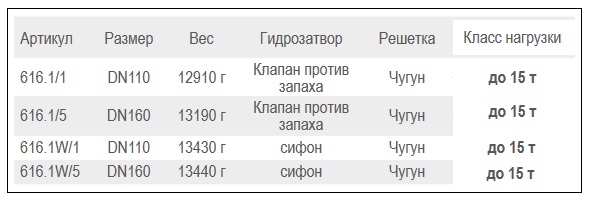

Разновидности трапов серии HL616.1

Цены указаны без НДС
