Трап HL616H с вертикальным выпуском DN110/160 с полимербитумным полотном и решеткой из чугуна

HL616H - трап с вертикальным выпуском DN110 или DN160, с полимербитумным полотном, с чугунной решеткой, надставным элементом, с незамерзающим механическим затвором, с ситом-мусороуловителем.

Нагрузка на трап может составлять до 7 тонн.

Трап HL616H имеет две разновидности:

  • HL616H/1 с диаметром выпуска DN110 и пропускной способностью 5,5 л/с;
  • HL616H/5 с диаметром выпуска DN160 пропускной способностью 4,8 л/с.

Трап предназначен для установки на улице или в неотапливаемом помещении и используется для отвода  в  канализацию сточных вод с уровня пола и гидроизоляции.

Рабочая температура эксплуатации изделия - от -50°С до +100°С.

Высота надставного элемента трапа регулируется от 45 до 120 мм путем подрезания его по требуемой высоте  стяжки. При необходимости увеличить высоту можно применить дополнительный удлинитель HL620.

Вес HL616H/1 - 8,9 кг

Вес HL616H/5 - 6,64 кг.



Купить трап HL616H/5 или HL616H/1 можно по цене 27 740 руб.

ЗАКАЗАТЬ, прислать спецификацию - post@hl-trap.ru

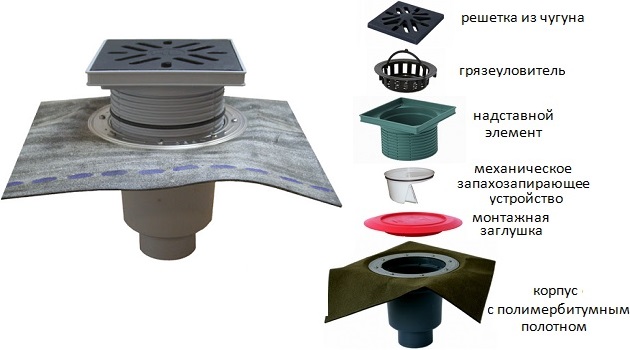

Трап 616H с вертикальным выпуском DN110 или DN160, с полимербитумным полотном. Решетка - чугун.

Гарантия - 12 месяцев со дня продажи.

Срок службы трапа - не менее 50 лет.

Комплект поставки трапа HL616H включает:

  • решетку из чугуна 226х226 мм;
  • грязеуловитель из полипропилена;
  • надставной элемент из полипропилена с подрамником 240x240 мм из полипропилена;
  • незамерзающее механическое запахозапирающее устройство-затвор из ABS;
  • монтажную заглушку;
  • корпус из полипропилена с запрессованным полимербитумным гидроизоляционным полотном 500х500 мм.

Чертежи трапов HL616H/1 и HL616H/5

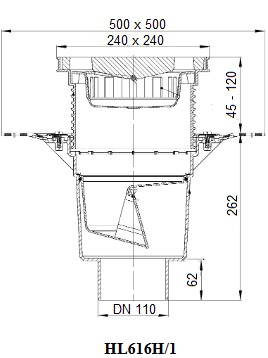

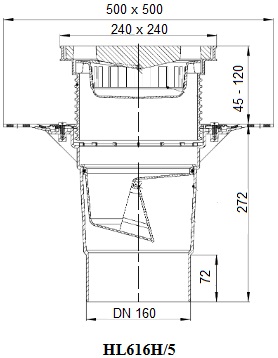

Чертеж и размеры трапа HL616H/1 с вертикальным выпуском DN110                     Чертеж и размеры трапа HL616H/5 с вертикальным выпуском DN160


При  необходимости обогрева корпуса трапа можно использовать дополниительный комплект для электрообогрева - HL609.7.

ВНИМАНИЕ!  Корпус трапа HL616H разбирать ЗАПРЕЩАЕТСЯ!

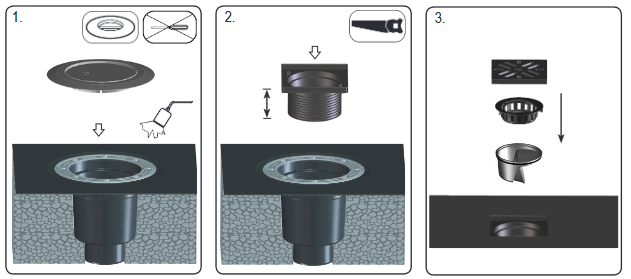

Схема пример монтажа трапа HL616H

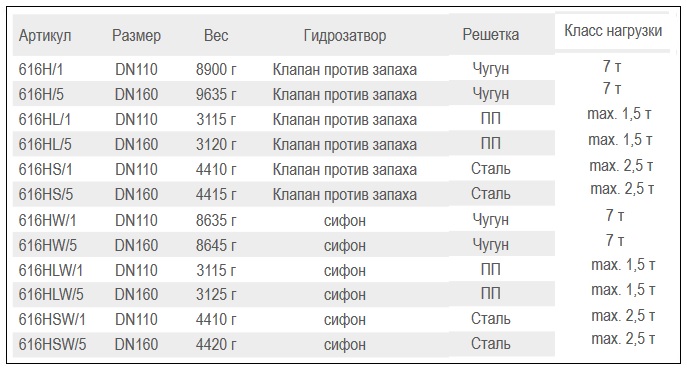

Все разновидности вертикальных трапов в серии HL616H

Разновидности вертикальных дворовых трапов серии HL616H  с полимербитумным полотном

Цена указана без НДС
