Трап HL 540

HL540 - душевой трап с сухим затвором “Primus Drain”, с высотой монтажа 80 мм, с гидроизоляционным комплектом для жидкой гидроизоляции, с горизонтальным выпуском DN50, с решеткой 138x138 мм и подрамником 145x145 мм из нержавеющей стали.

Пропускная способность трапа HL540 - 0,8 л/с.

Высота корпуса трапа регулируется простым его подрезанием ножовкой - от минимальной в 80 мм до 200 мм.

Корпус трапа крепится к основанию посредством 3-х специальных монтажных уголков со звукоизолирующими вставками на ножках. Для разметки на полу крепления корпуса используется комплектный монтажный картонный шаблон. Корпус можно дополнительно регулировать по высоте от 0 до 50 мм, что позволяет задать необходимый уклон канализационной трубе.

Гидроизоляционный комплект с квадратныи полотном (фартуком) размером 500x500 мм, позволяет установить его без инструментов, надежно соединить с жидкой гидроизоляцией и отводить воду с уровня гидроизоляции.

Съемный сухой сифон “Primus Drain” при пересыхании гидрозатвора (а он имеет высоту 50 мм) препятствует проникновению в душевую канализационных газов и запахов. Его можно вытащить для прочистки.

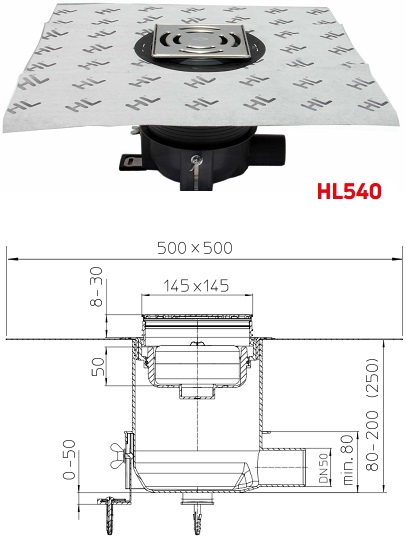

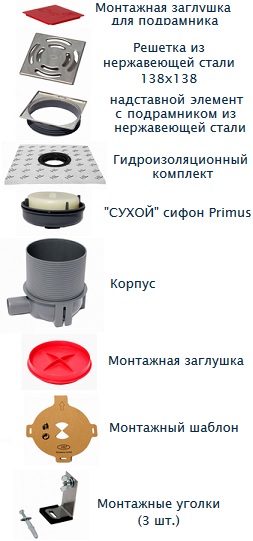

Душевой трап HL540 с высотой монтажа 80 мм, с сухим затвором “Primus Drain”, с гидроизоляционным комплектом для жидкой гидроизоляции. Чертеж с размерами.                  Составные элементы душевого трапа HL540



Стандартную решетку, входящую в комплект поставки, можно заменить на дизайнерские решетки из нержавеющей стали "Quadra", "Cut" или "Hamam". Все эти решетки надежно устанавливаются в подрамнике защелкиванием (Klick-Klack).

Решетки имеют толщину 5 мм и класс нагрузки до 1500 кг.

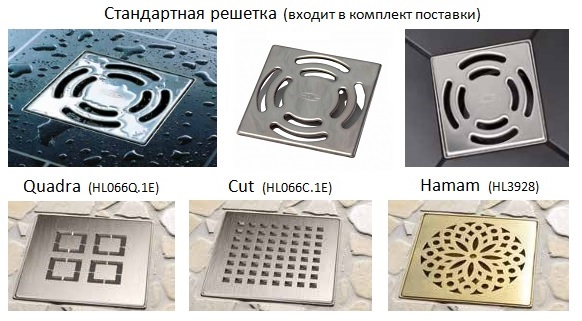

Решетки для душевого трапа HL540





Трап HL540 имеет разновидность - HL540I. Отличие в том, что HL540I комплектуется решеткой Individuel, которая предназначена для вклеивания в нее плитки или мозаики в тон пола душевой. Решетка из нержавеющей стали Individuel имеет углубление ("корыто") размером 74x74 мм и глубиной 13 мм.

За счет наличия в комплекте поставки такой решетки, пропускная способность трапа HL540I несколько меньше и составляет 0,6 л/с.

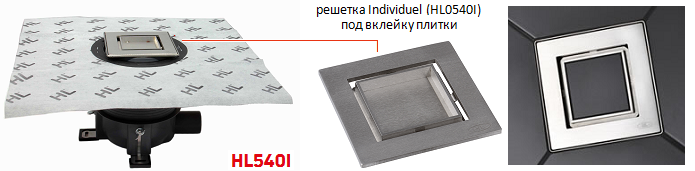

Разновидность трапа HL540 - трап HL540I в комлпетке которого идет решетка для вклеивания в нее плитки или мозаики в тон пола душевой

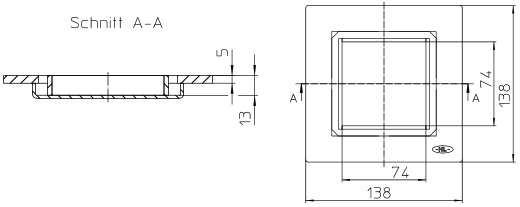

Чертеж решетки HL0540I (Individuel).
