Трап HL3100Pr вертикальный выпуск DN50/75/110 высокой пропускной способности с сухим сифоном "Primus" с решеткой из нержавеющей стали

Трап HL3100Pr обладает высокой пропускной способностью (до 0,8 л/с), поэтому рекомендуется для душевых с высокой интенсивностью потока. Максимально возможная нагрузка на трап - до 300 кг. Он оснащен практичным в эксплуатации сухим сифоном "Primus" из полипропилена, который не пропускает запахи при пересыхании (высота гидрозатвора - 50 мм). Комплектуется квадратной решеткой из нержавеющей стали 138x138 мм.

Трап HL3100Pr имеет вертикальный выпуск DN 50/75/110, который может соединяется с раструбной трубой или свариваться с трубой из ПЭ встык.

Корпус трапа выполнен из полиэтилена (ПЭ) и имеет "тарелку" для подхвата гидроизоляции. Надставной элемент с рамкой из нержавеющей стали и с системой фиксации (klick-klack) решетки в подрамнике, может подрезаться по высоте в диапазоне от 8 до 80 мм, для подгонки под необходимую толщину стяжки. А при необходимости увеличения высоты применяются специальные удлинители hl 3400 или hl 8500.



Купить трап HL3100Pr можно по цене 9 687 руб.

ЗАКАЗАТЬ, прислать спецификацию - post@hl-trap.ru

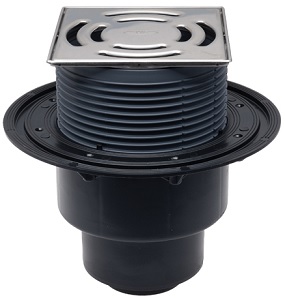

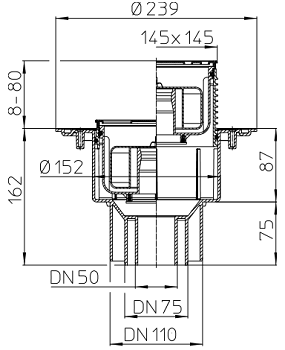

Трап HL3100Pr с вертикальным выпуском DN 50/75/110 и с высокой пропускной способностью (до 0,8 л/с).            Чертеж и размеры трапа HL3100Pr



Вес трапа - 1,08 кг.

Допустимая рабочая температура отводящих стоков - до +85°С, но кратковременно возможно отведение 100-200 литров с температурой не более +100°С.



Составные части трапа HL 310 NPr

решетка hl 03910.1E


монтажная заглушка hl 03900.0E


сифон hl 2100 с поплавком

надставной элемент hl 03910.2E

уплотнительное кольцо hl 01093D


монтажная заглушка hl 03100.0EN

корпус hl3100K

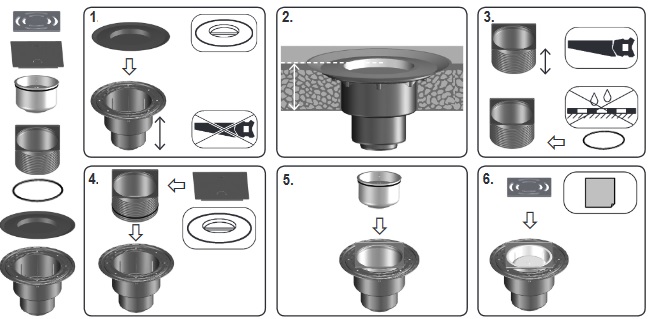

Схема монтажа трапа HL3100Pr

Общая схема монтажа трапа HL3100Pr



Особенности монтажа трапа HL3100Pr

В случаях если эта модель трапа монтируется в разрыв гидроизоляции, то резиновое уплотнительное кольцо на надставной элемент не ставится. Его отсутствие даёт возможность воде, попавшей на гидроизоляцию беспрепятственно уйти в канализацию через специальные каналы в надставном элементе и корпусе трапа.

Если в качестве гидроизоляции применяется листовой материал (битумное полотно, EPDM или ПВХ мембраны и т.п.), то для герметичного соединения гидроизоляции с корпусом трапа необходимо использовать фланец из нержавеющей стали HL8300 (для EPDM/ПВХ мембран) или HL8300.H (для битумного полотна), которые заказываются отдельно.

Цена указана без НДС
